D-C-L
16×250

説明

写真は(上)D-C-L 16×250 (下)SUS D-C-L 16×250
仕 様
耐荷重
(M12) 1,500kgf
(M16) 2,000kgf
(M20) 4,000kgf
(M24) 5,000kgf
材 質
ボルトナット SS400相当/【SUS】SUS304相当
受皿 SS400鍛造/【SUS】SUS304鍛造
表面処理
三価クロメート/【SUS】パシペート
特 徴

① 寸法表上は50ミリ刻みになっていますが、ご要望により寸法カットも可能です。
② M16、M20は全長500ミリも若干用意しています。

用 途

①機械設計上、どうしても長い調整ボルトで受ける場合を想定して用意しました。
②長いボルトの調整にはスラストベアリング付きW型をお奨めします。 スム-ズに調整が出来ます。

構 造

①D-Cの構造、かしめ方法をご参照下さい。
②D-C-Lの受皿はD-C3タイプを使用しています。

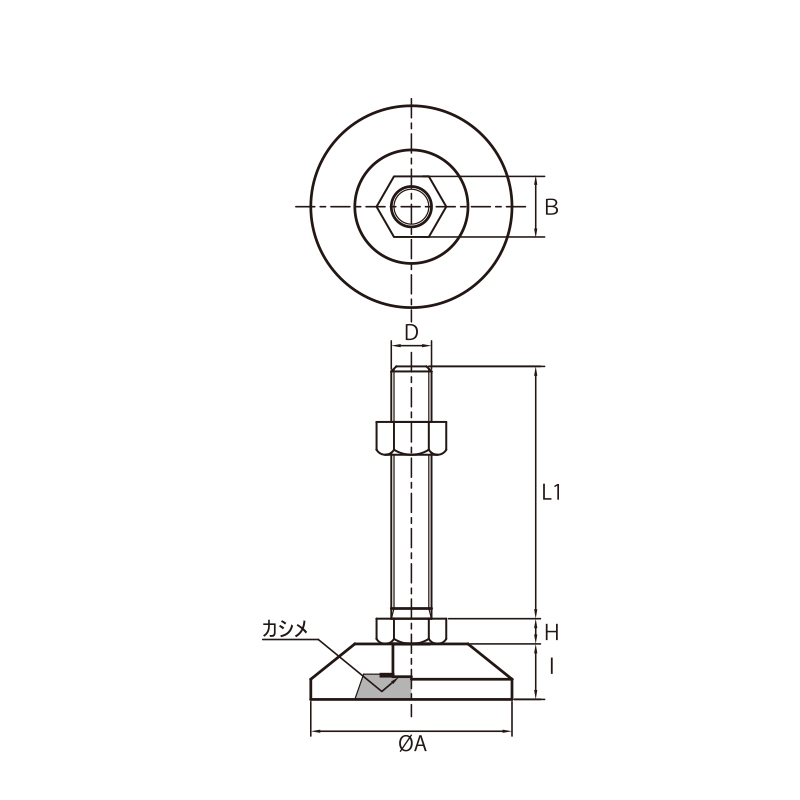

寸法図
寸法表
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
D-C-L / 12×200 D-C-L / 12×200 SUS M12x1.75 225 8 17 60 19 660
D-C-L / 16×250 D-C-L / 16×250 SUS M16x2.0 282 10 22 80 24 880
D-C-L / 16×300 D-C-L / 16×300 SUS M16x2.0 332 10 22 80 24 940
D-C-L / 16×350 D-C-L / 16×350 SUS M16x2.0 382 10 22 80 24 1,010
D-C-L / 20×250 D-C-L / 20×250 SUS M20x2.5 285 13 22 80 30 1,140
D-C-L / 20×300 D-C-L / 20×300 SUS M20x2.5 335 13 22 80 30 1,240
D-C-L / 20×350 D-C-L / 20×350 SUS M20x2.5 385 13 22 80 30 1,330
D-C-L / 20×400 D-C-L / 20×400 SUS M20x2.5 435 13 22 80 30 1,440
D-C-L / 24×280 D-C-L / 24×280 SUS M24x3.0 317 15 22 80 36 1.520
