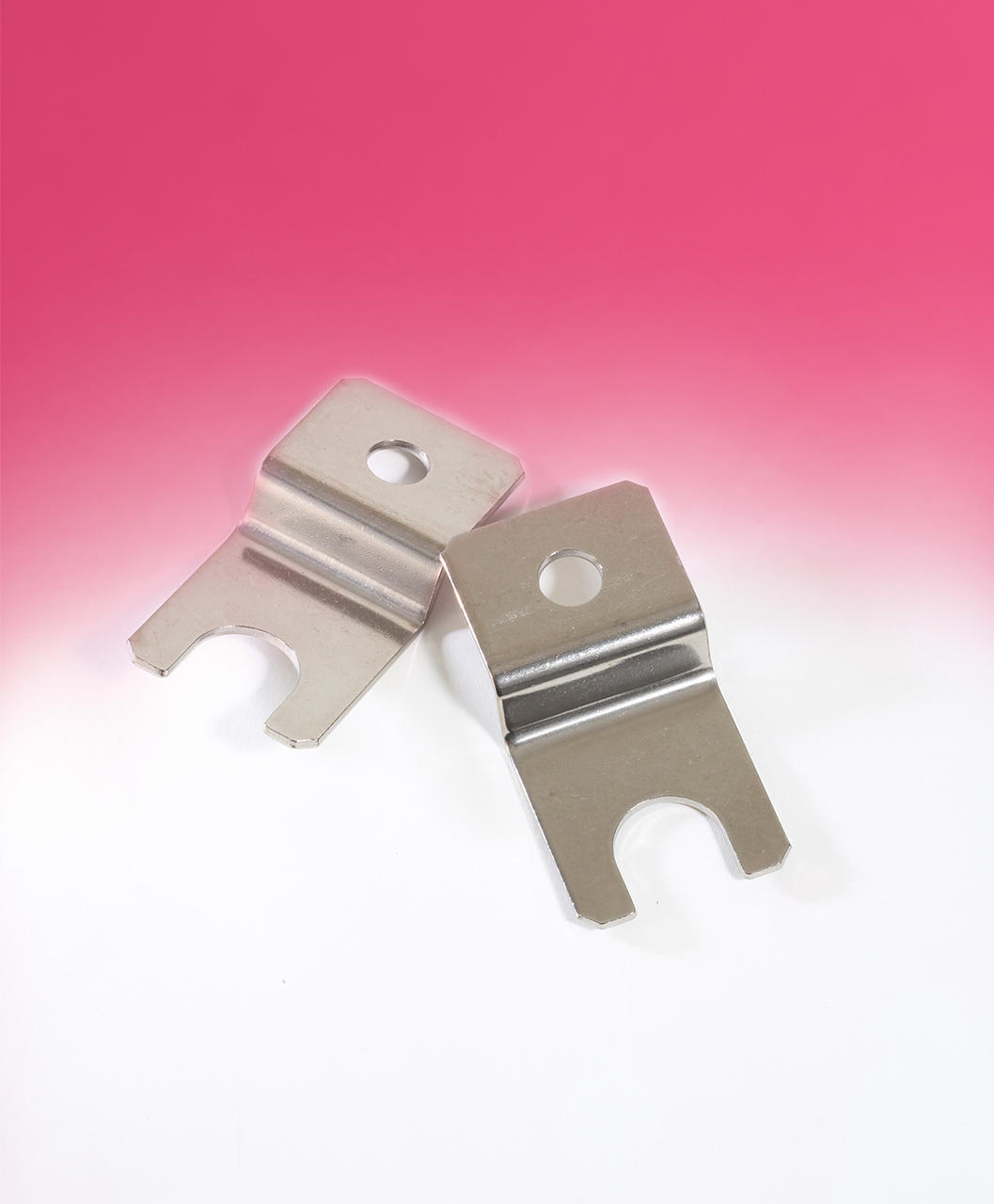

特徴
①脚止め金具の開口部は各種ボルトの六角部の平径に合う寸法になっています。
②金具の開口部の部分がボルトの六角部分に当たるまで押し込んだ形で、アンカーボルトで閉めてください。
構造
- 振動その他のトラブルにより、調整ボルトが動くことを防止する場合に適しています。
- アンカーボルトM12用の穴14ミリが開いています。アンカーボルトM12 x 70がお奨めです。

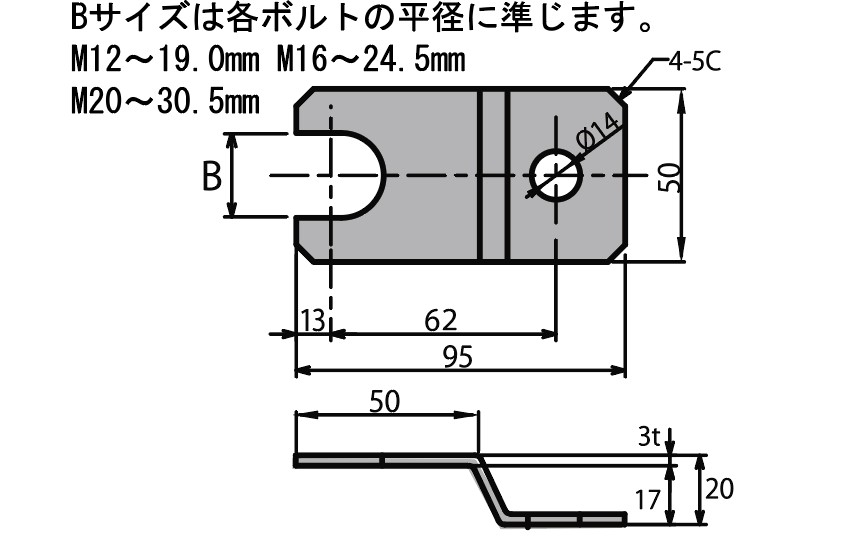

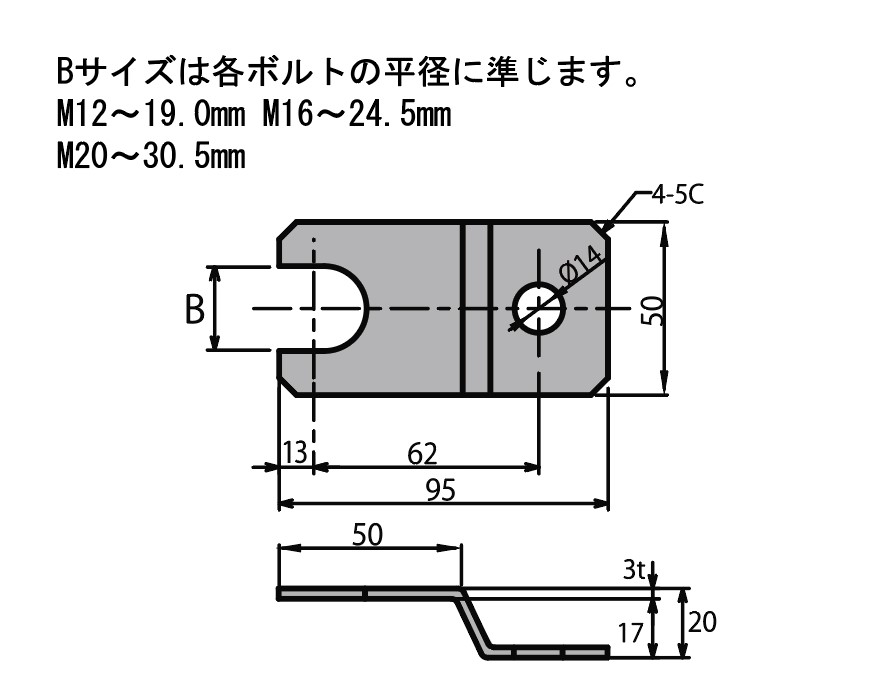

寸法図
寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | B(mm) | 質量(g) |
---|---|---|---|
PA-8 | PA-8S | – | 35 |
PA-10 | PA-10S | – | 34 |
PA-12 | PA-12S | 19 | 109 |
PA-16 | PA-16S | 24.5 | 104 |
PA-20 | PA-20S | 30.5 | 98 |
PA-24 | PA-24S | – | 112 |
PA-30 | PA-30S | – | 159 |
