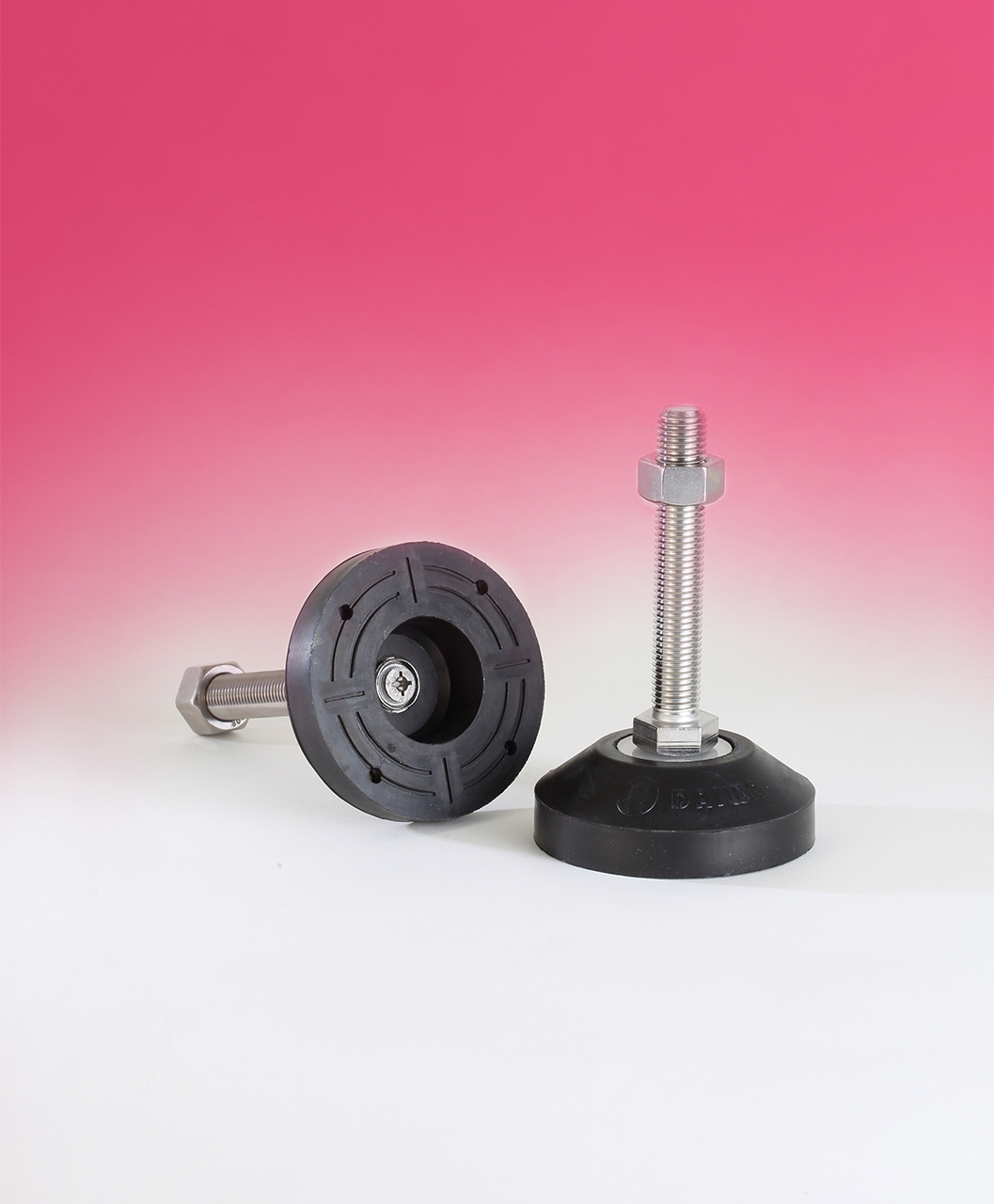

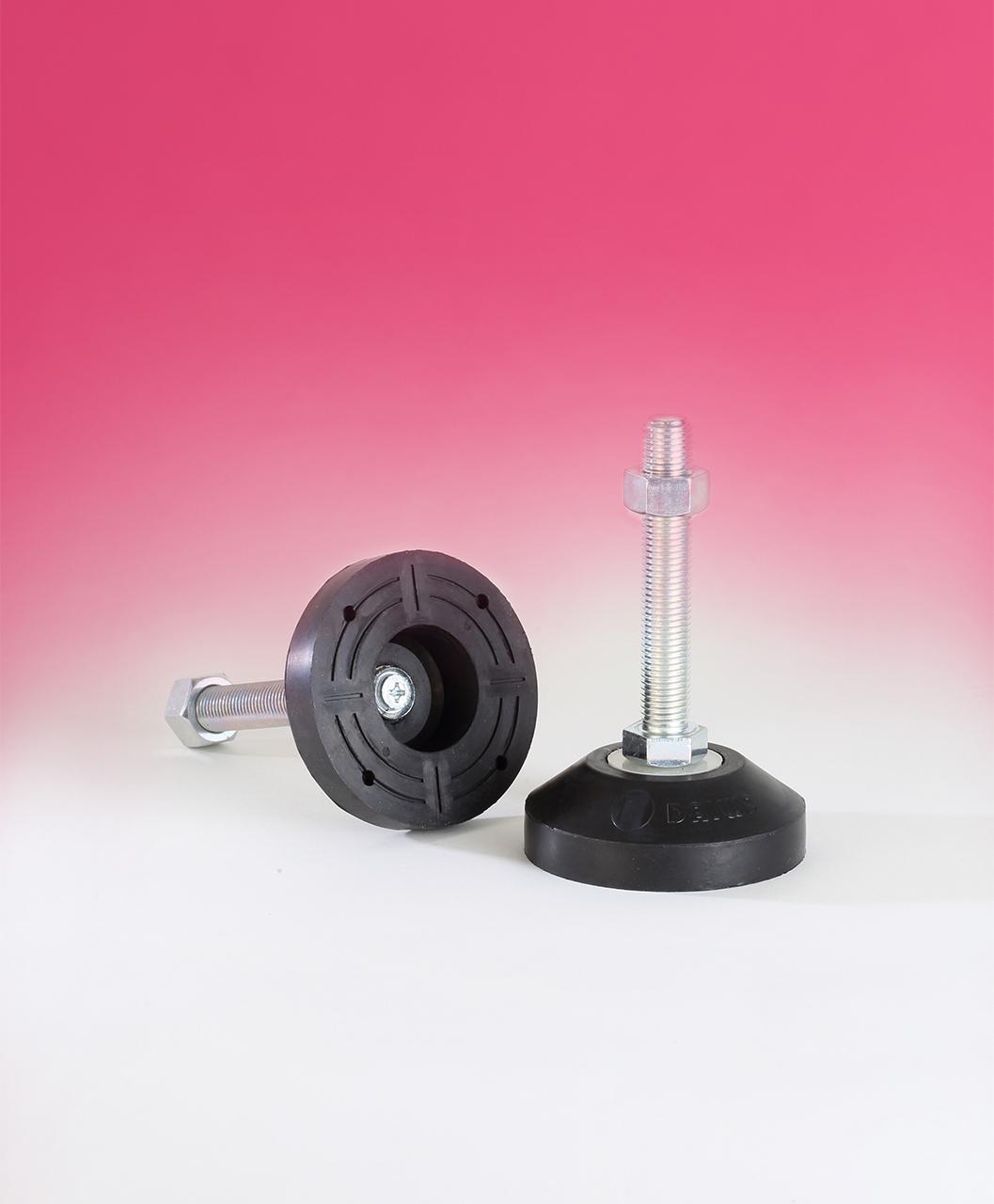

仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|
鉄 | 1,000kgf | SS400相当 | SBR(スチレン・ブタジェン合成ゴム) | 三価クロメート |
SUS | 1,000kgf | SUS304相当 | SBR(スチレン・ブタジェン合成ゴム) | パシペート |
特徴
受皿全体にゴムカバーを使用、中に鉄芯が入っています。
※ねじ軸は回転します。
用途
①微振動の機械等に適しています。
構造
※ラバー製品に関するご注意
ラバ一樹脂のついたアジャスターボルトに関しましては、損傷致しますので、機械据付け後、引きずったりしないようにお願い致します。

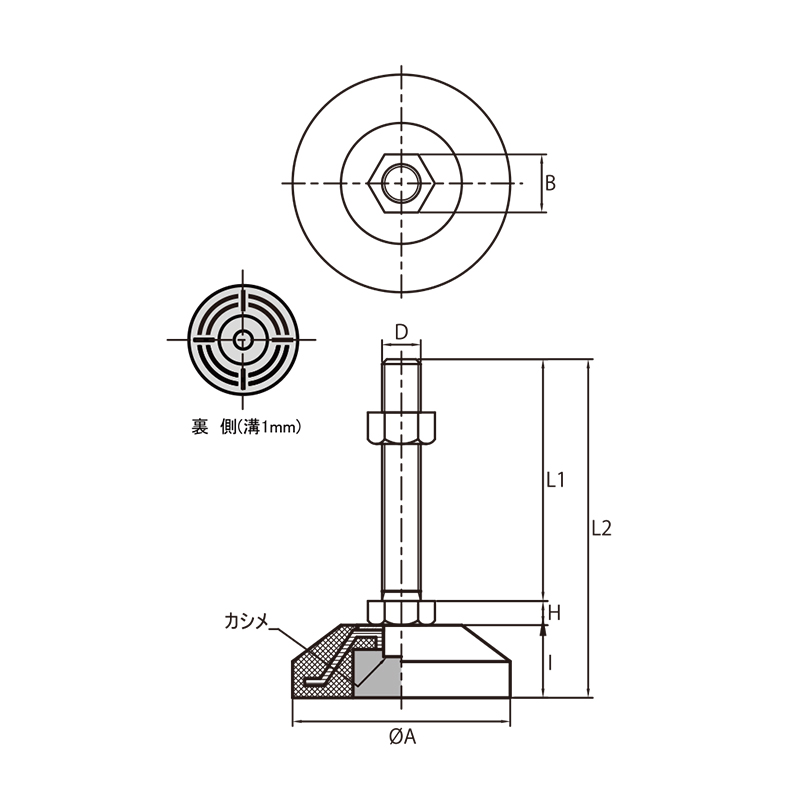

寸法図
寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L1(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|---|
RSB-16-65 | – | M16X2.0 | 65 | 105 | 10 | 30 | 90 | 24 | 450 |
RSB-16-100 | RSB-16-100S | M16X2.0 | 100 | 140 | 10 | 30 | 90 | 24 | 500 |
RSB-16-130 | RSB-16-130S | M16X2.0 | 130 | 170 | 10 | 30 | 90 | 24 | 540 |
RSB-16-150 | RSB-16-150S | M16X2.0 | 150 | 190 | 10 | 30 | 90 | 24 | 560 |
RSB-16-180 | RSB-16-180S | M16X2.0 | 180 | 220 | 10 | 30 | 90 | 24 | 600 |
RSB-16-200 | – | M16X2.0 | 200 | 240 | 10 | 30 | 90 | 24 | 630 |
RSB-20-100 | RSB-20-100S | M20X2.5 | 100 | 143 | 13 | 30 | 90 | 30 | 650 |
RSB-20X130 | RSB-20X130S | M20X2.5 | 130 | 173 | 13 | 30 | 90 | 30 | 710 |
RSB-20-150 | RSB-20-150S | M20X2.5 | 150 | 193 | 13 | 30 | 90 | 30 | 760 |
RSB-20-180 | RSB-20-180S | M20X2.5 | 180 | 223 | 13 | 30 | 90 | 30 | 820 |
RSB-20-200 | – | M20X2.5 | 200 | 243 | 13 | 30 | 90 | 30 | 860 |
