説明

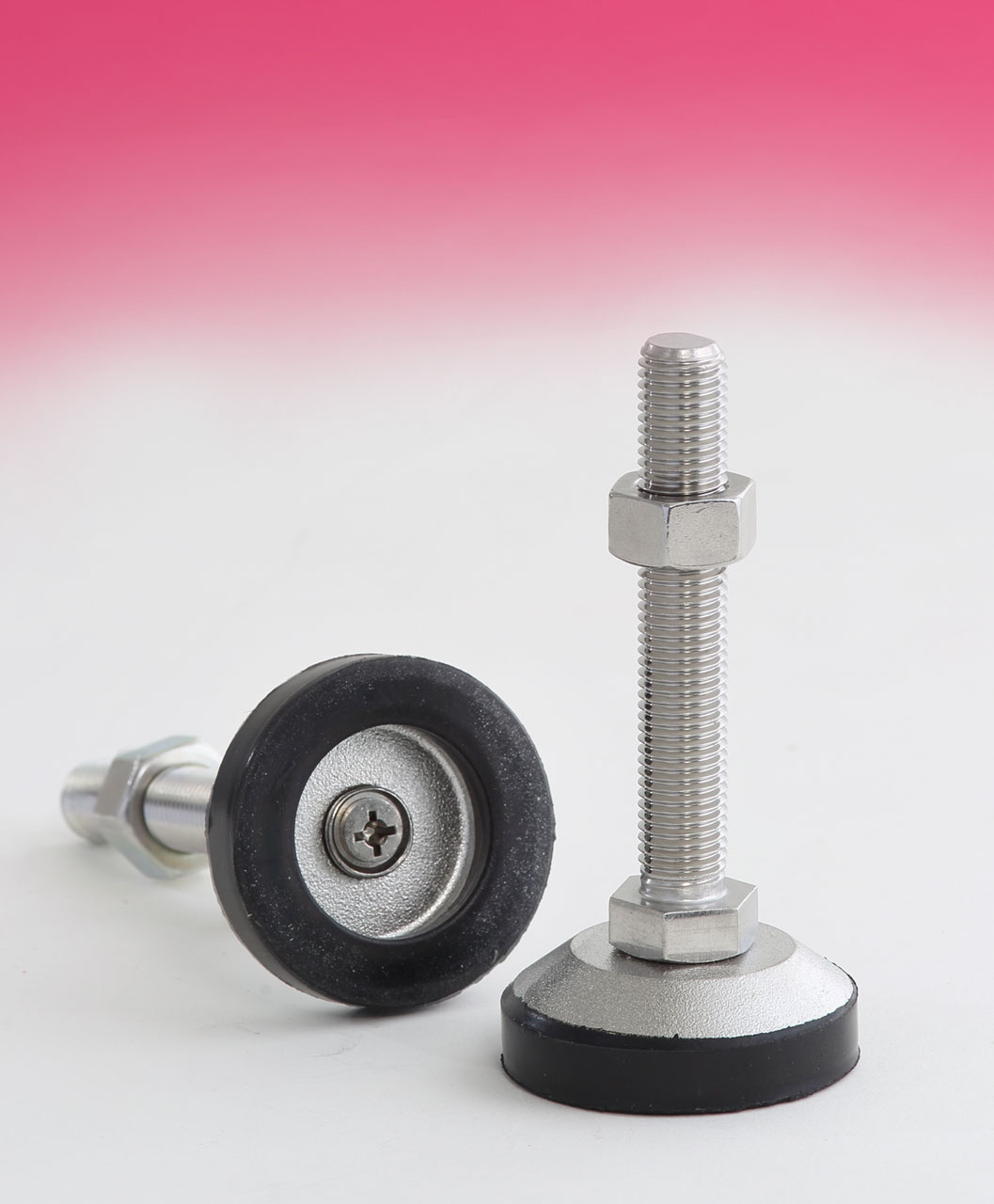

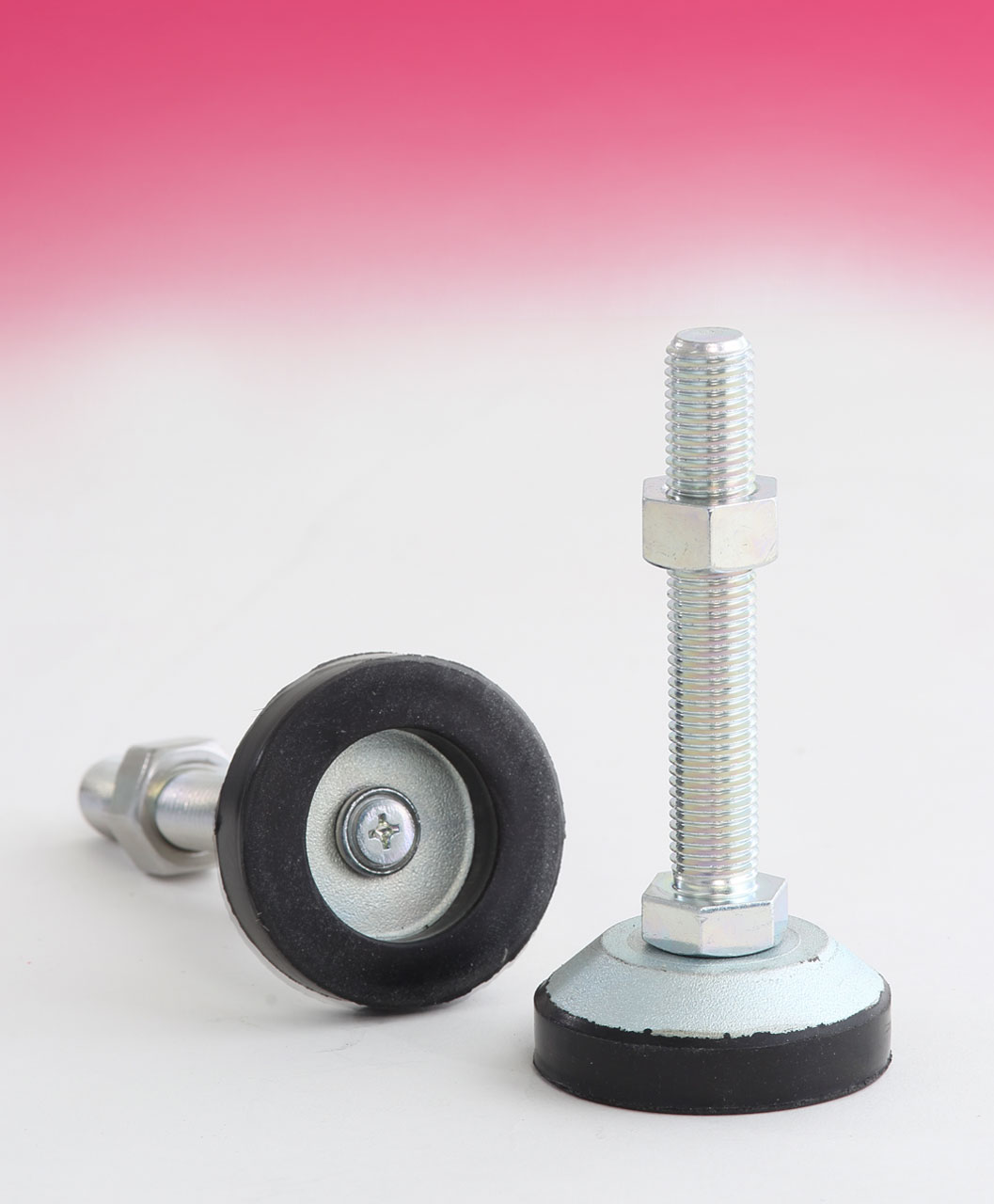

写真は(上)D-C-R 16×100 (下)SUS D-C-R 16×100
- 仕 様
-
耐荷重 材質(ボルトナット) 材質(受皿) 材質(ラバー部分) 表面処理 鉄 1,000kgf SS400相当 SS400鍛造 クロロプレンゴム(硬度80 +-5°) 三価クロメート SUS 1,000kgf SUS304相当 SUS304鍛造 クロロプレンゴム(硬度80 +-5°) パシペート - 特 徴
-
受皿にクロロプレンゴムを焼き付けています。 ネジ軸は回転し、多少傾きます。
- 用 途
-
①床面を傷つけませんので、高級床材上などでもご使用ください。
②美観上もゴムを焼き付けることにより、一層引き立ち、滑り止めとしても効果的です。 - 構 造
-
ボルトの突起部を受皿の穴に貫通させ受皿底部から突き出します。突起物をプレスでかしめていますのでボルトが抜け落ちることがありません。
※ラバー製品に関するご注意

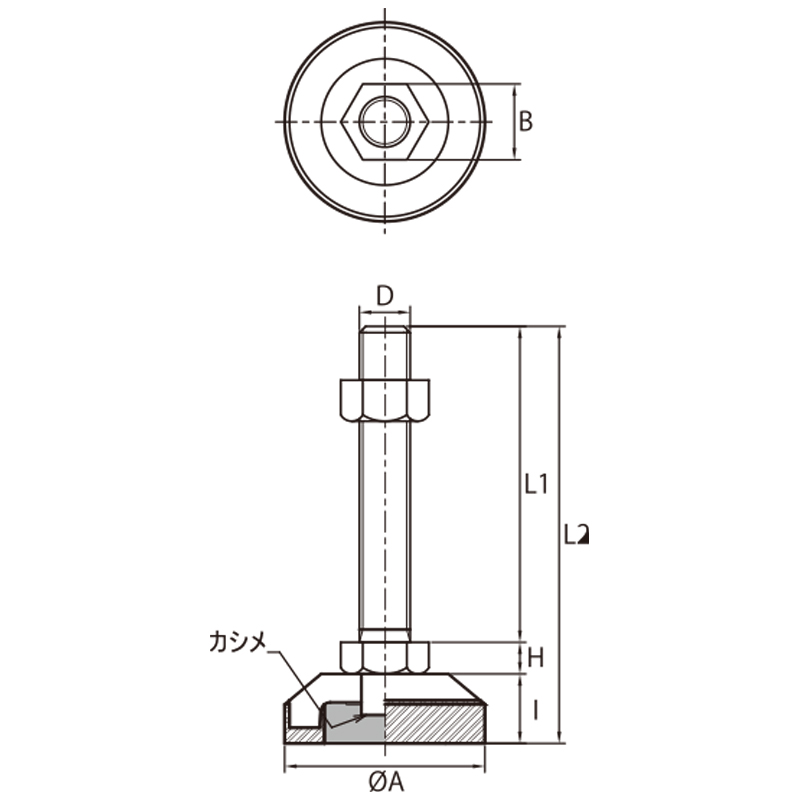

ラバー樹脂のついたアジャスターボルトに関しましては、損傷致しますので、機械据付け後、引きずったりしないようにお願い致します。 - 寸法図
-
-
- 寸法表
-
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g) D-C-R / 12×50 D-C-R / 12×50 SUS M12x1.75 80 8 22 63 19 330 D-C-R / 12×75 D-C-R / 12×75 SUS M12x1.75 105 8 22 63 19 350 D-C-R / 12×100 D-C-R / 12×100 SUS M12x1.75 130 8 22 63 19 370 D-C-R / 12×120 D-C-R / 12×120 SUS M12x1.75 150 8 22 63 19 380 D-C-R / 12×125 D-C-R / 12×125 SUS M12x1.75 155 8 22 63 19 385 D-C-R / 12×150 D-C-R / 12×150 SUS M12x1.75 180 8 22 63 19 400 D-C-R / 14×130 – M14x2.0 161 9 22 63 22 440 D-C-R / 16×65 – M16x2.0 97 10 22 63 24 410 D-C-R / 16×75 D-C-R / 16×75 SUS M16x2.0 107 10 22 63 24 425 D-C-R / 16×100 D-C-R / 16×100 SUS M16x2.0 132 10 22 63 24 460 D-C-R / 16×130 D-C-R / 16×130 SUS M16x2.0 162 10 22 63 24 500 D-C-R / 16×150 D-C-R / 16×150 SUS M16x2.0 182 10 22 63 24 520 D-C-R / 16×180 D-C-R / 16×180 SUS M16x2.0 212 10 22 63 24 560 D-C-R / 16×200 D-C-R / 16×200 SUS M16x2.0 232 10 22 63 24 590 D-C-R / 20×100 D-C-R / 20×100 SUS M20x2.5 135 13 22 63 30 610 D-C-R / 20×130 D-C-R / 20×130 SUS M20x2.5 165 13 22 63 30 670 D-C-R / 20×150 D-C-R / 20×150 SUS M20x2.5 185 13 22 63 30 720 D-C-R / 20×180 D-C-R / 20×180 SUS M20x2.5 215 13 22 63 30 780 D-C-R / 20×200 D-C-R / 20×200 SUS M20x2.5 235 13 22 63 30 810
