D-B Ⅲ
16×100

説明

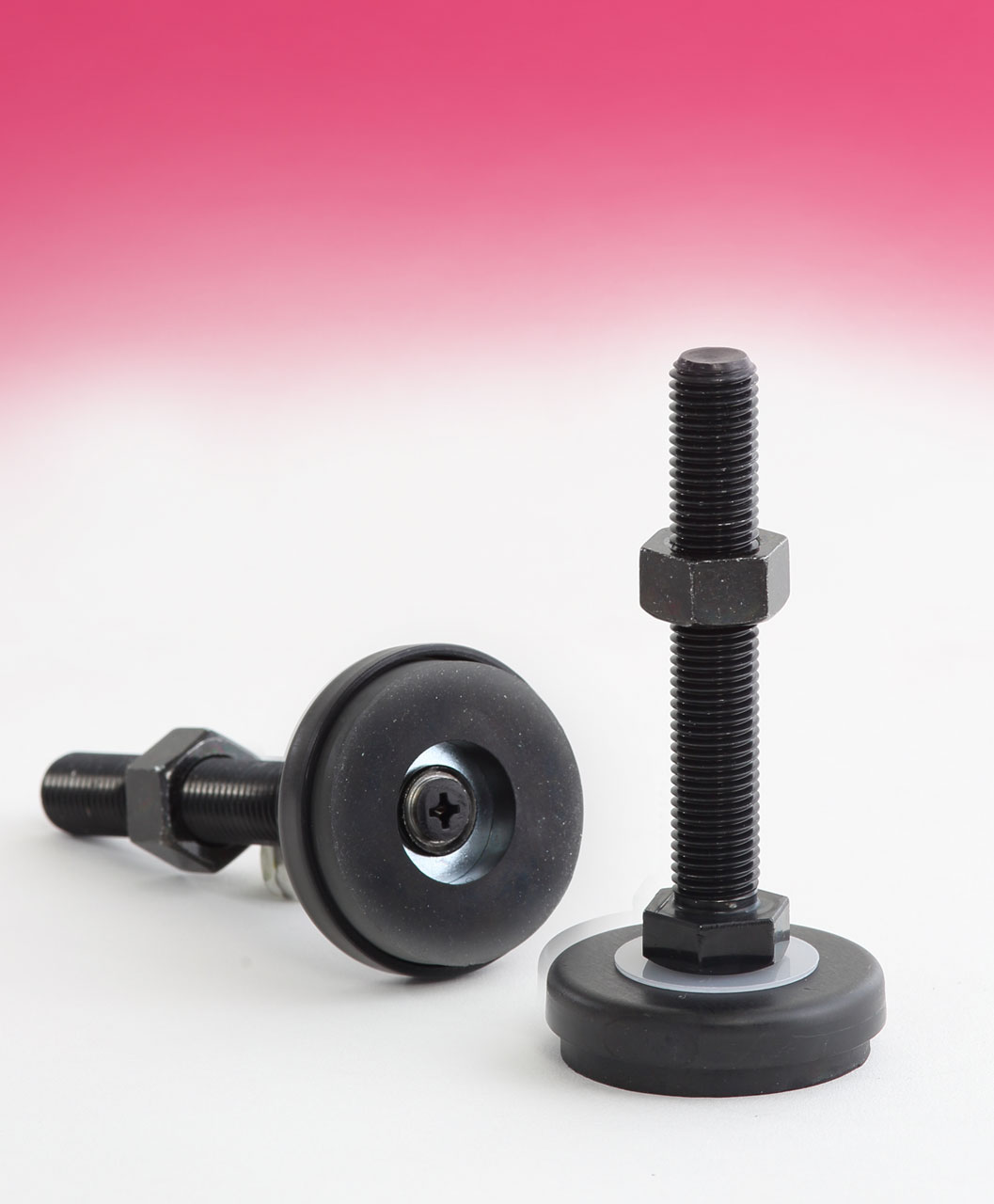

写真はD-B Ⅲ 16×100
仕 様
耐荷重
(M8-M10) 300kgf
(M12) 500kgf
(M16-M20) 700kgf
材 質
ボルトナット SS400相当
受皿 SS圧延鋼板(2t)
底部 ①D-BⅢ:クロロプレンゴム(硬度80° +-5°)/黒
②D-BⅢ・FR 工チレンプロビレンゴム(非移行性ゴム)グレ一
③D-BⅢ・SI シリコンゴム/白
表面処理
三価黒クロメート
特 徴

①ゴムの部分が床面に接しますので、床面に傷をつけません。
②軽防振タイプの調整ポルトです。但しゴム硬度が80゜ ですので、低弾性ゴムに比べて反発力が高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用ください。
③ボルト底部に+の矢打をほどこしてありますのでドライパーで容易に取りつけられます。
④受け皿とポルトの間にナイロンワッシャを使用してあり回転がスムーズです。
⑤FRタイプは非移行性ゴムを使用していますので、機械を移動してもゴムの跡形が残りません。
⑥SIタイプは白色で、ゴムの跡形が付き難いのが特徴です。
⑦事務機器等に適しています。

用 途

D-A·D-Bに比べて、受け皿の径が小さく設計されていますので、省スペースの場合にご使用ください。

構 造

ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。 ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。)

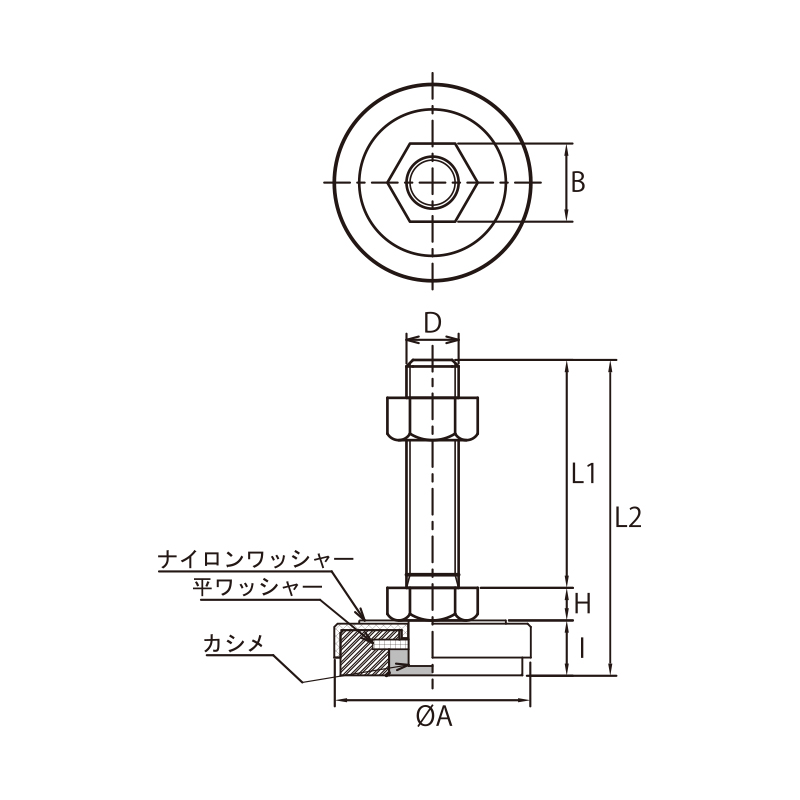

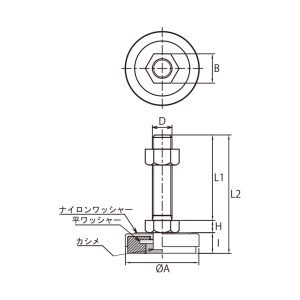

寸法図
寸法表
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
D-B III / 8×60 D-A III / 8×60 SUS M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 D-A III / 10×50 SUS M10x1.5 70 7 13 40 17 90
D-B III / 10×100 D-A III / 10×100 SUS M10x1.5 120 7 13 40 17 110
D-B III / 12×50 M12x1.75 73 8 15 50 19 155
D-B III / 12×70 D-A III / 12×70 SUS M12x1.75 93 8 15 50 19 170
D-B III / 12×100 D-A III / 12×100 SUS M12x1.75 123 8 15 50 19 190
D-B III / 12×120 D-A III / 12×120 SUS M12x1.75 143 8 15 50 19 205
D-B III / 12×150 D-A III / 12×150 SUS M12x1.75 173 8 15 50 19 225
D-B III / 16×70 D-A III / 16×70 SUS M16x2.0 97 10 17 60 24 290
D-B III / 16×100 D-A III / 16×100 SUS M16x2.0 127 10 17 60 24 330
D-B III / 16×130 D-A III / 16×130 SUS M16x2.0 157 10 17 60 24 370
D-B III / 16×150 D-A III / 16×150 SUS M16x2.0 177 10 17 60 24 395
D-B III / 16×180 D-A III / 16×180 SUS M16x2.0 207 10 17 60 24 435
D-B III / 16×200 M16x2.0 227 10 17 60 24 460
D-B III / 20×100 D-A III / 20×100 SUS M20x2.5 130 13 17 60 30 470
D-B III / 20×130 D-A III / 20×130 SUS M20x2.5 160 13 17 60 30 540
D-B III / 20×150 D-A III / 20×150 SUS M20x2.5 180 13 17 60 30 575
D-B III / 20×180 D-A III / 20×180 SUS M20x2.5 210 13 17 60 30 635
D-B III / 20×200 M20x2.5 230 13 17 60 30 675
