SUS D-A Ⅲ
16×100

商品カテゴリー: 商品タグ: , ,

説明

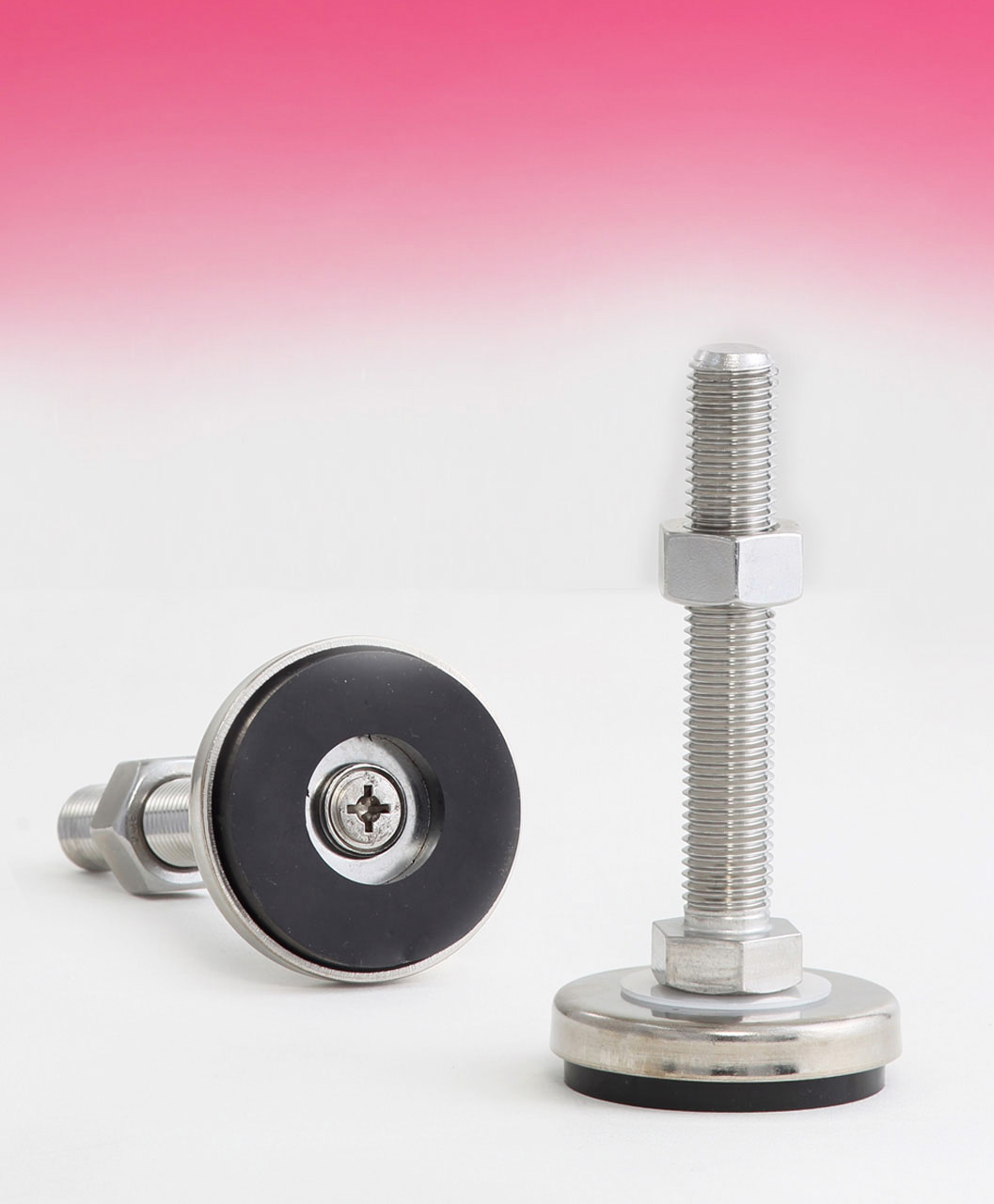

写真はD-A-3 16×100
仕 様
耐荷重
(M8-M10) 300kgf
(M12) 500kgf
(M16-M20) 700kgf
材 質
ボルトナット SUS304相当 受皿 SUS304鋼板(2t)
ラバー部 プラスティック
底部
クロロプレンゴム(硬度80°土5゜)/黒
②D―Am・FR· 工チレンプロピレンゴム(非移行性ゴム)グレ-
③D―Am・SI: シリコンゴム/白
表面処理
パシペート
特 徴

ネジ軸は回転し、多少傾きます。(3°〜4°)

用 途

①ゴムの部分が床面に接しますので、床面に傷をつけません。
②軽防振タイプの調整ポルトです。但しゴム硬度が80゜ですので、低弾性ゴムに比べて反発力が 高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用 ください。
③ボルト底部に+の矢打をほどこしてありますのでドライパーで容易に取りつけられます。
④受け皿とポルトの間にナイロンワッシャを使用してあり回転がスムーズです。
⑤ FRタイプは非移行性ゴムを使用していますので、機械を移動してもゴムの跡形が残りません。
⑥ SIタイプは白色で、ゴムの跡形が付き難いのが特徴です。
⑦事務機器等に適しています。

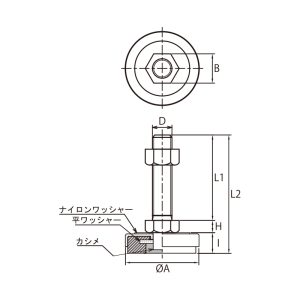

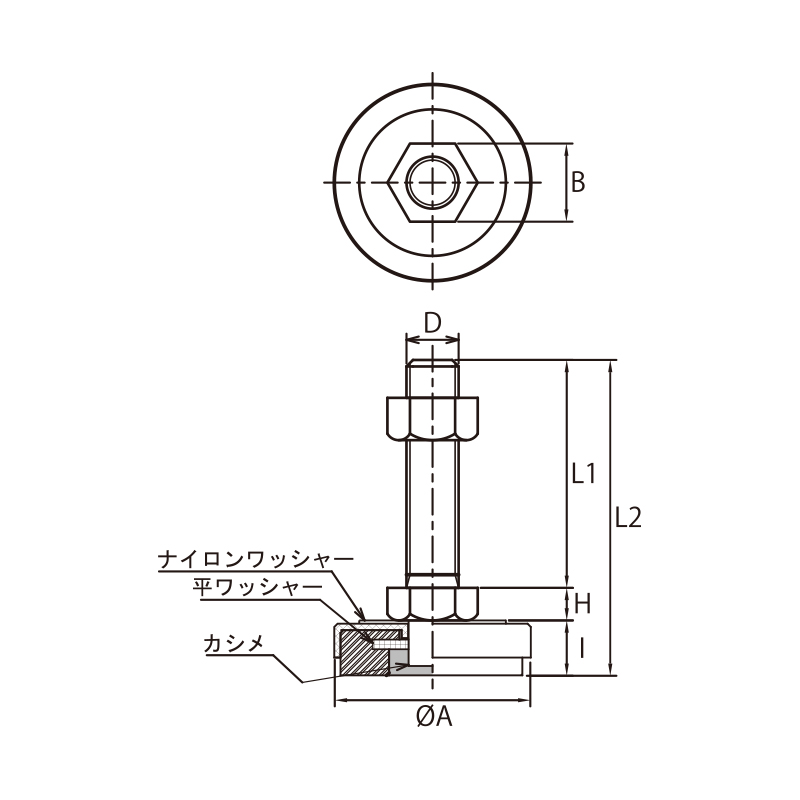

寸法図
寸法表
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
D-B III / 8×60 D-A III / 8×60 SUS M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 D-A III / 10×50 SUS M10x1.5 70 7 13 40 17 90
D-B III / 10×100 D-A III / 10×100 SUS M10x1.5 120 7 13 40 17 110
D-B III / 12×50 M12x1.75 73 8 15 50 19 155
D-B III / 12×70 D-A III / 12×70 SUS M12x1.75 93 8 15 50 19 170
D-B III / 12×100 D-A III / 12×100 SUS M12x1.75 123 8 15 50 19 190
D-B III / 12×120 D-A III / 12×120 SUS M12x1.75 143 8 15 50 19 205
D-B III / 12×150 D-A III / 12×150 SUS M12x1.75 173 8 15 50 19 225
D-B III / 16×70 D-A III / 16×70 SUS M16x2.0 97 10 17 60 24 290
D-B III / 16×100 D-A III / 16×100 SUS M16x2.0 127 10 17 60 24 330
D-B III / 16×130 D-A III / 16×130 SUS M16x2.0 157 10 17 60 24 370
D-B III / 16×150 D-A III / 16×150 SUS M16x2.0 177 10 17 60 24 395
D-B III / 16×180 D-A III / 16×180 SUS M16x2.0 207 10 17 60 24 435
D-B III / 16×200 M16x2.0 227 10 17 60 24 460
D-B III / 20×100 D-A III / 20×100 SUS M20x2.5 130 13 17 60 30 470
D-B III / 20×130 D-A III / 20×130 SUS M20x2.5 160 13 17 60 30 540
D-B III / 20×150 D-A III / 20×150 SUS M20x2.5 180 13 17 60 30 575
D-B III / 20×180 D-A III / 20×180 SUS M20x2.5 210 13 17 60 30 635
D-B III / 20×200 M20x2.5 230 13 17 60 30 675
D-B III / 8×60 FR D-A III / 8×60-SUS-FR M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 FR D-A III / 10×50-SUS-FR M10x1.5 70 7 13 40 17 90
D-B III / 10×100 FR D-A III / 10×100-SUS-FR M10x1.5 120 7 13 40 17 110
D-B III / 12×50 FR M12x1.75 73 8 15 50 19 155
D-B III / 12×70 FR D-A III / 12×70-SUS-FR M12x1.75 93 8 15 50 19 170
D-B III / 12×100 FR D-A III / 12×100-SUS-FR M12x1.75 123 8 15 50 19 190
D-B III / 12×120 FR D-A III / 12×120-SUS-FR M12x1.75 143 8 15 50 19 205
D-B III / 12×150 FR D-A III / 12×150-SUS-FR M12x1.75 173 8 15 50 19 225
D-B III / 16×70 FR D-A III / 16×70-SUS-FR M16x2.0 97 10 17 60 24 290
D-B III / 16×100 FR D-A III / 16×100-SUS-FR M16x2.0 127 10 17 60 24 330
D-B III / 16×130 FR D-A III / 16×130-SUS-FR M16x2.0 157 10 17 60 24 370
D-B III / 16×150 FR D-A III / 16×150-SUS-FR M16x2.0 177 10 17 60 24 395
D-B III / 16×180 FR D-A III / 16×180-SUS-FR M16x2.0 207 10 17 60 24 435
D-B III / 16×200 FR M16x2.0 227 10 17 60 24 460
D-B III / 20×100 FR D-A III / 20×100-SUS-FR M20x2.5 130 13 17 60 30 470
D-B III / 20×130 FR D-A III / 20×130-SUS-FR M20x2.5 160 13 17 60 30 540
D-B III / 20×150 FR D-A III / 20×150-SUS-FR M20x2.5 180 13 17 60 30 575
D-B III / 20×180 FR D-A III / 20×180-SUS-FR M20x2.5 210 13 17 60 30 635
D-B III / 20×200 FR M20x2.5 230 13 17 60 30 675
D-B III / 8×60 SI D-A III / 8×60-SUS-SI M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 SI D-A III / 10×50-SUS-SI M10x1.5 70 7 13 40 17 90
D-B III / 10×100 SI D-A III / 10×100-SUS-SI M10x1.5 120 7 13 40 17 110
D-B III / 12×50 SI M12x1.75 73 8 15 50 19 155
D-B III / 12×70 SI D-A III / 12×70-SUS-SI M12x1.75 93 8 15 50 19 170
D-B III / 12×100 SI D-A III / 12×100-SUS-SI M12x1.75 123 8 15 50 19 190
D-B III / 12×120 SI D-A III / 12×120-SUS-SI M12x1.75 143 8 15 50 19 205
D-B III / 12×150 SI D-A III / 12×150-SUS-SI M12x1.75 173 8 15 50 19 225
D-B III / 16×70 SI D-A III / 16×70-SUS-SI M16x2.0 97 10 17 60 24 290
D-B III / 16×100 SI D-A III / 16×100-SUS-SI M16x2.0 127 10 17 60 24 330
D-B III / 16×130 SI D-A III / 16×130-SUS-SI M16x2.0 157 10 17 60 24 370
D-B III / 16×150 SI D-A III / 16×150-SUS-SI M16x2.0 177 10 17 60 24 395
D-B III / 16×180 SI D-A III / 16×180-SUS-SI M16x2.0 207 10 17 60 24 435
D-B III / 16×200 SI M16x2.0 227 10 17 60 24 460
D-B III / 20×100 SI D-A III / 20×100-SUS-SI M20x2.5 130 13 17 60 30 470
D-B III / 20×130 SI D-A III / 20×130-SUS-SI M20x2.5 160 13 17 60 30 540
D-B III / 20×150 SI D-A III / 20×150-SUS-SI M20x2.5 180 13 17 60 30 575
D-B III / 20×180 SI D-A III / 20×180-SUS-SI M20x2.5 210 13 17 60 30 635
D-B III / 20×200 SI M20x2.5 230 13 17 60 30 675
