説明

> 図面・CADデータへ
> 該当の製品カタログへ

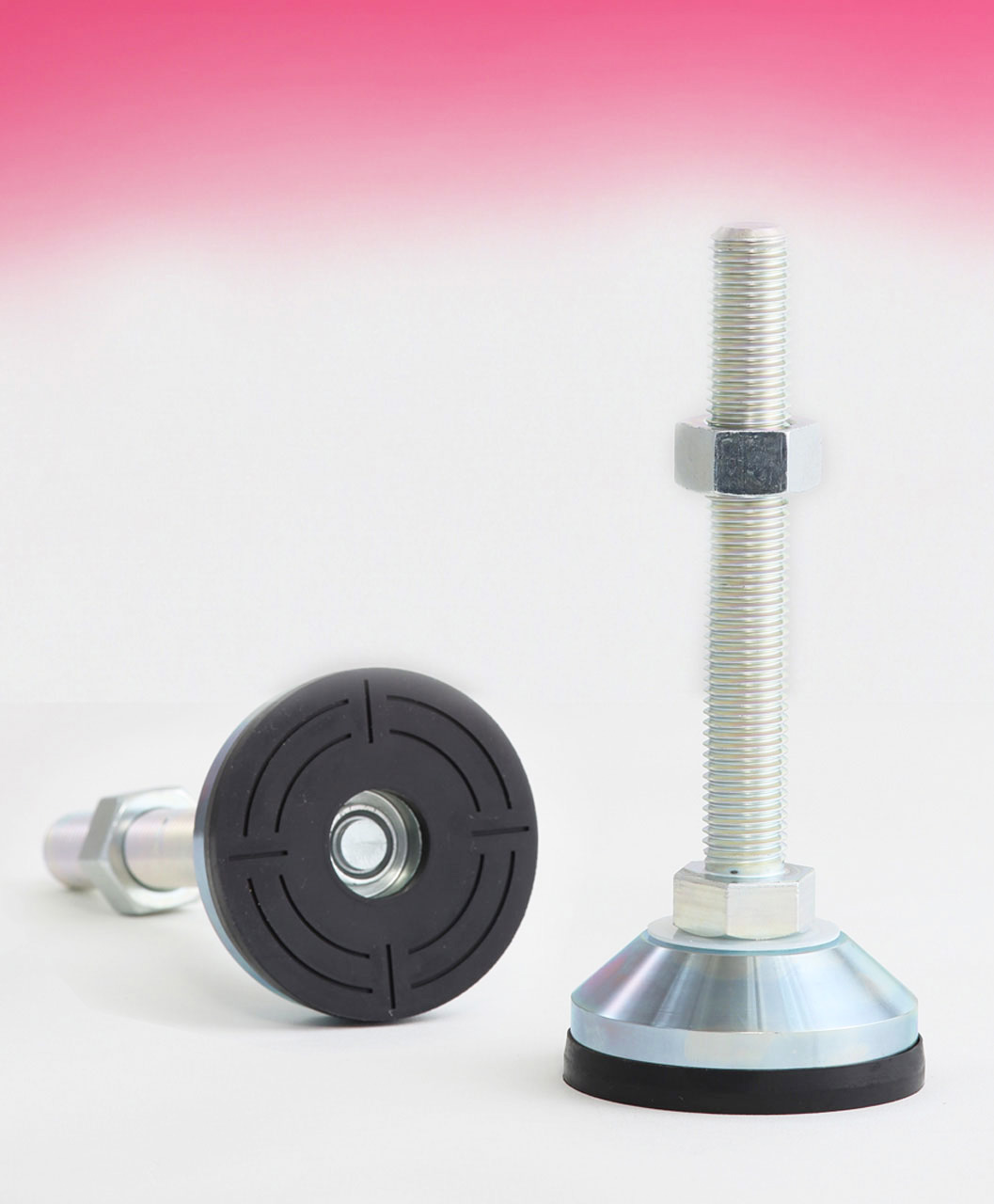

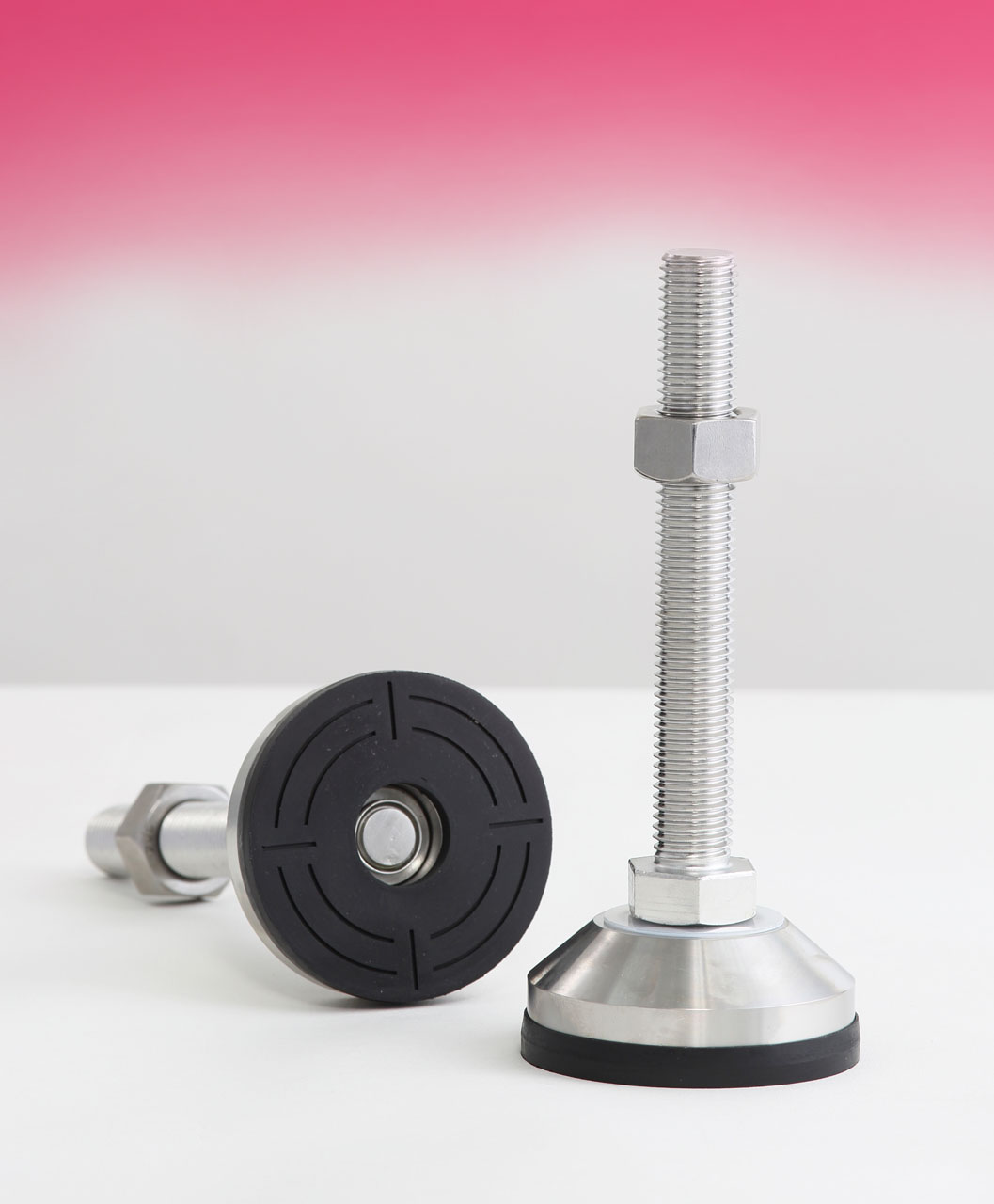

写真は(上)D-H-R　20×150　(下)SUS D-H-R　20×150

仕 様

	耐荷重	材質（ボルトナット）	材質（受皿）	材質（ラバー部分）	表面処理
鉄	1,000kgf	SS400相当	SS400相当	クロロプレンゴム（硬度80° ±5°）	三価クロメート
SUS	1,000kgf	SUS304相当	SUS304相当	クロロプレンゴム（硬度80° ±5°）	パシペート

特 徴

①受皿にクロロプレンゴムを貼りつけていますので、脱落する心配が無く、安心してご使用いただけます。ゴムの裏面には、ミゾ加工を施し、スベリ難くしております。
②床面の保護に効力を発揮します。
③その他についてはD-Hの特徴を参照下さい。

構 造

①受皿にポルトを貫通させ、その突起部に ワッシャ一を入れて、ポルトをかしめています。
②スラストベアリングは受皿の中に内蔵していますが、受皿の高さより、僅かに高くなっています。このことにより、ボルトに掛かる荷重をベアリングが受ける構造になっています。
③ベアリングにスムーズな動きをさせるためには、荷重は出来れば1トンまででご使用下さい。
④スラストベアリングヘの塵の侵入を防止するため、PPワッシャーでカバーしています。

※ラバー製品に関するご注意
　 ラバー樹脂のついたアジャスターボルトに関しましては、損傷致しますので、機械据付け後、引きずったりしないようにお願い致します。

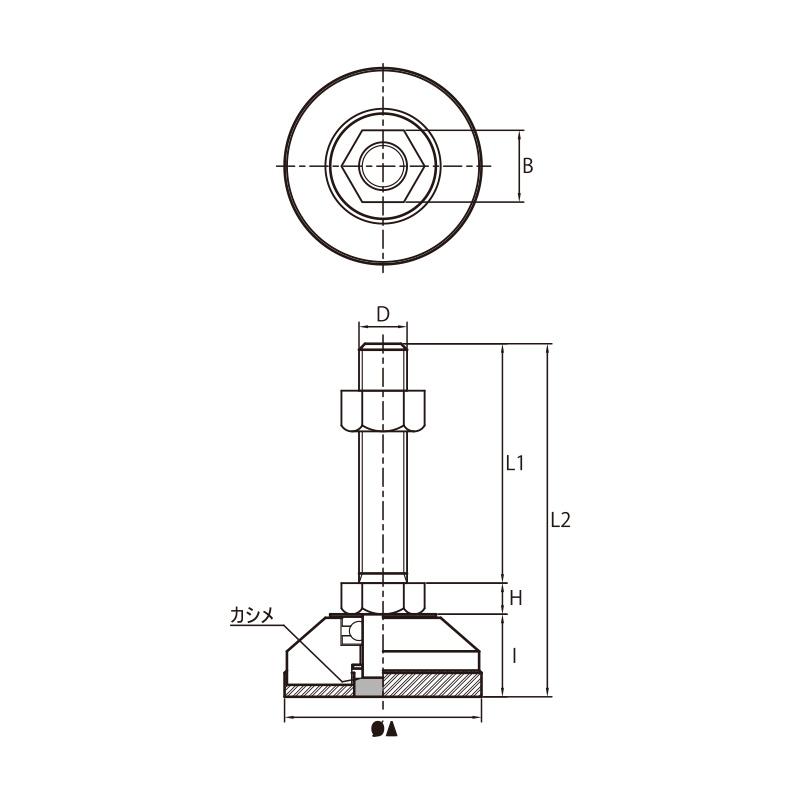

寸法図





寸法表

SS品番(品名 x L1)	SUS品番(品名 x L1)	D(mm)	L2(mm)	H(mm)	I(mm)	A(mm)	B(mm)	質量(g)
D-H-R / 20×100	D-H-R / 20×100 SUS	M20x2.5	148	13	35	82	30	1,260
D-H-R / 20×150	D-H-R / 20×150 SUS	M20x2.5	198	13	35	82	30	1,360
D-H-R / 20×200	D-H-R / 20×200 SUS	M20x2.5	248	13	35	82	30	1,470
D-H-R / 24×100	D-H-R / 24×100 SUS	M24x3.0	152	15	37	82	36	1,510
D-H-R / 24×150	D-H-R / 24×150 SUS	M24x3.0	202	15	37	82	36	1,650
D-H-R / 24×200	D-H-R / 24×200 SUS	M24x3.0	252	15	37	82	36	1,820
D-H-R / 30×100	D-H-R / 30×100 SUS	M30x3.5	161	19	42	102	46	2,660
D-H-R / 30×150	D-H-R / 30×150 SUS	M30x3.5	211	19	42	102	46	2,910
D-H-R / 30×200	D-H-R / 30×200 SUS	M30x3.5	261	19	42	102	46	3,160
D-H-R / 36×200	–	M36x4.0	265	23	42	102	55	3,940
D-H-R / 36×250	–	M36x4.0	315	23	42	102	55	4,300
D-H-R / 36×300	–	M36x4.0	365	23	42	102	55	4,630
