D-B Ⅲ・SI
16×100

説明

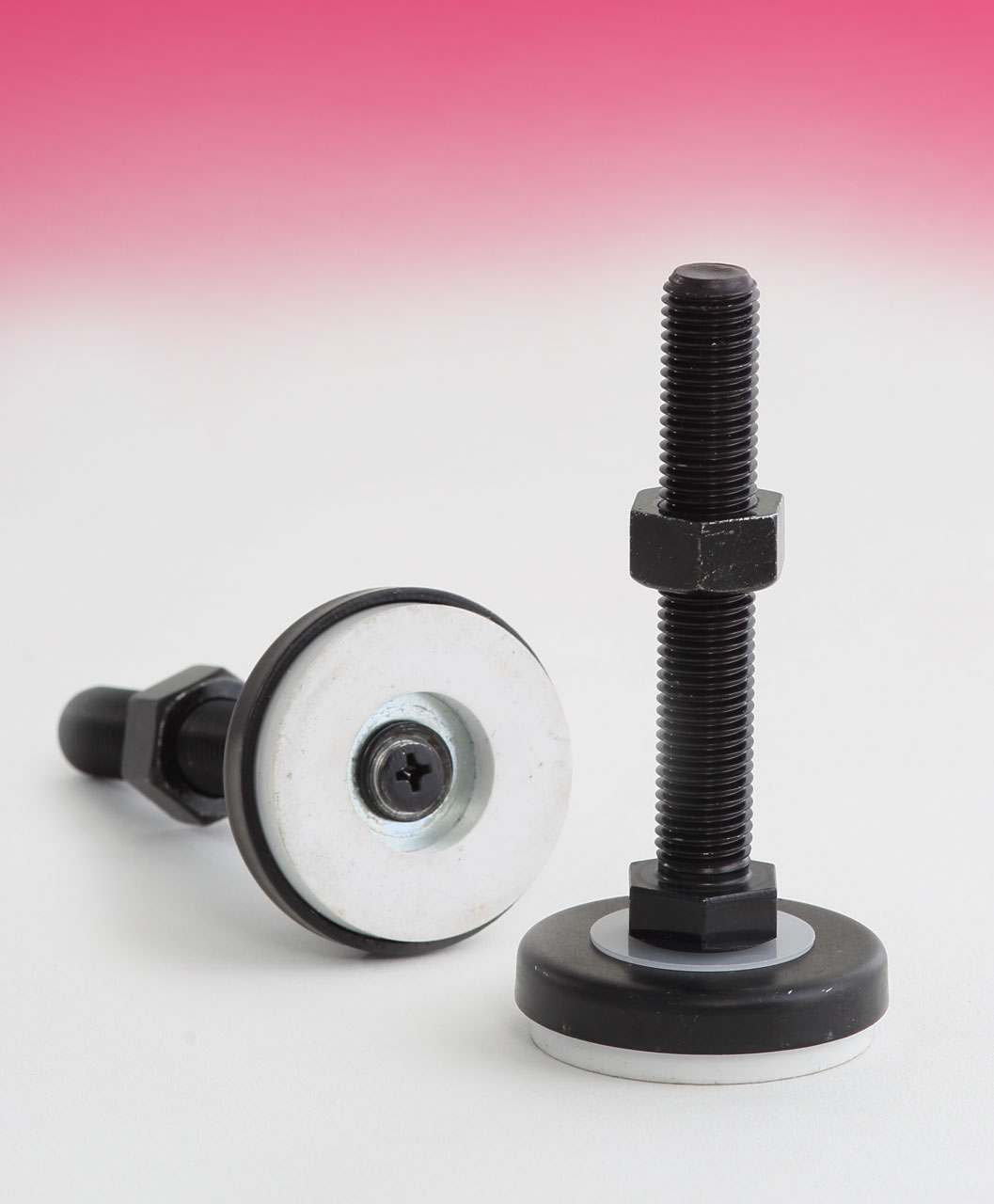

写真はD-B Ⅲ・SI 16×100
仕 様
耐荷重
(M8-M10) 300kgf
(M12) 500kgf
(M16-M20) 700kgf
材 質
ボルトナット SS400相当
受皿 SS圧延鋼板(2t)
底部 シリコンゴム/白
表面処理
三価黒クロメート
特 徴

ネジ軸は回転し、多少傾きます。(3°〜4°)

用 途

D―A·D―Bに比べて、受け皿の径が小さく設計されていますので、省スペースの場合にご使用ください。

構 造

ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。 ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。)

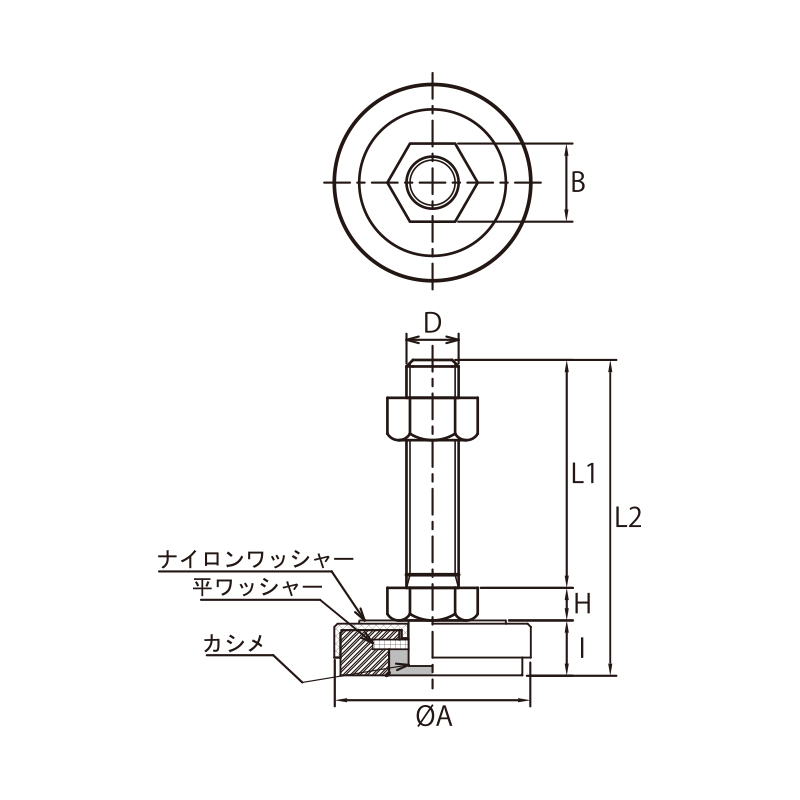

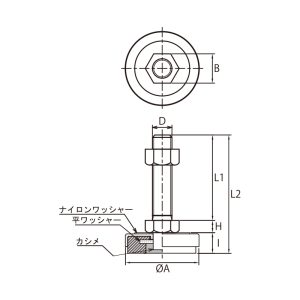

寸法図
寸法表
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
D-B III / 8×60 SI D-A III / 8×60-SUS-SI M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 SI D-A III / 10×50-SUS-SI M10x1.5 70 7 13 40 17 90
D-B III / 10×100 SI D-A III / 10×100-SUS-SI M10x1.5 120 7 13 40 17 110
D-B III / 12×50 SI M12x1.75 73 8 15 50 19 155
D-B III / 12×70 SI D-A III / 12×70-SUS-SI M12x1.75 93 8 15 50 19 170
D-B III / 12×100 SI D-A III / 12×100-SUS-SI M12x1.75 123 8 15 50 19 190
D-B III / 12×120 SI D-A III / 12×120-SUS-SI M12x1.75 143 8 15 50 19 205
D-B III / 12×150 SI D-A III / 12×150-SUS-SI M12x1.75 173 8 15 50 19 225
D-B III / 16×70 SI D-A III / 16×70-SUS-SI M16x2.0 97 10 17 60 24 290
D-B III / 16×100 SI D-A III / 16×100-SUS-SI M16x2.0 127 10 17 60 24 330
D-B III / 16×130 SI D-A III / 16×130-SUS-SI M16x2.0 157 10 17 60 24 370
D-B III / 16×150 SI D-A III / 16×150-SUS-SI M16x2.0 177 10 17 60 24 395
D-B III / 16×180 SI D-A III / 16×180-SUS-SI M16x2.0 207 10 17 60 24 435
D-B III / 16×200 SI M16x2.0 227 10 17 60 24 460
D-B III / 20×100 SI D-A III / 20×100-SUS-SI M20x2.5 130 13 17 60 30 470
D-B III / 20×130 SI D-A III / 20×130-SUS-SI M20x2.5 160 13 17 60 30 540
D-B III / 20×150 SI D-A III / 20×150-SUS-SI M20x2.5 180 13 17 60 30 575
D-B III / 20×180 SI D-A III / 20×180-SUS-SI M20x2.5 210 13 17 60 30 635
D-B III / 20×200 SI M20x2.5 230 13 17 60 30 675
