仕様

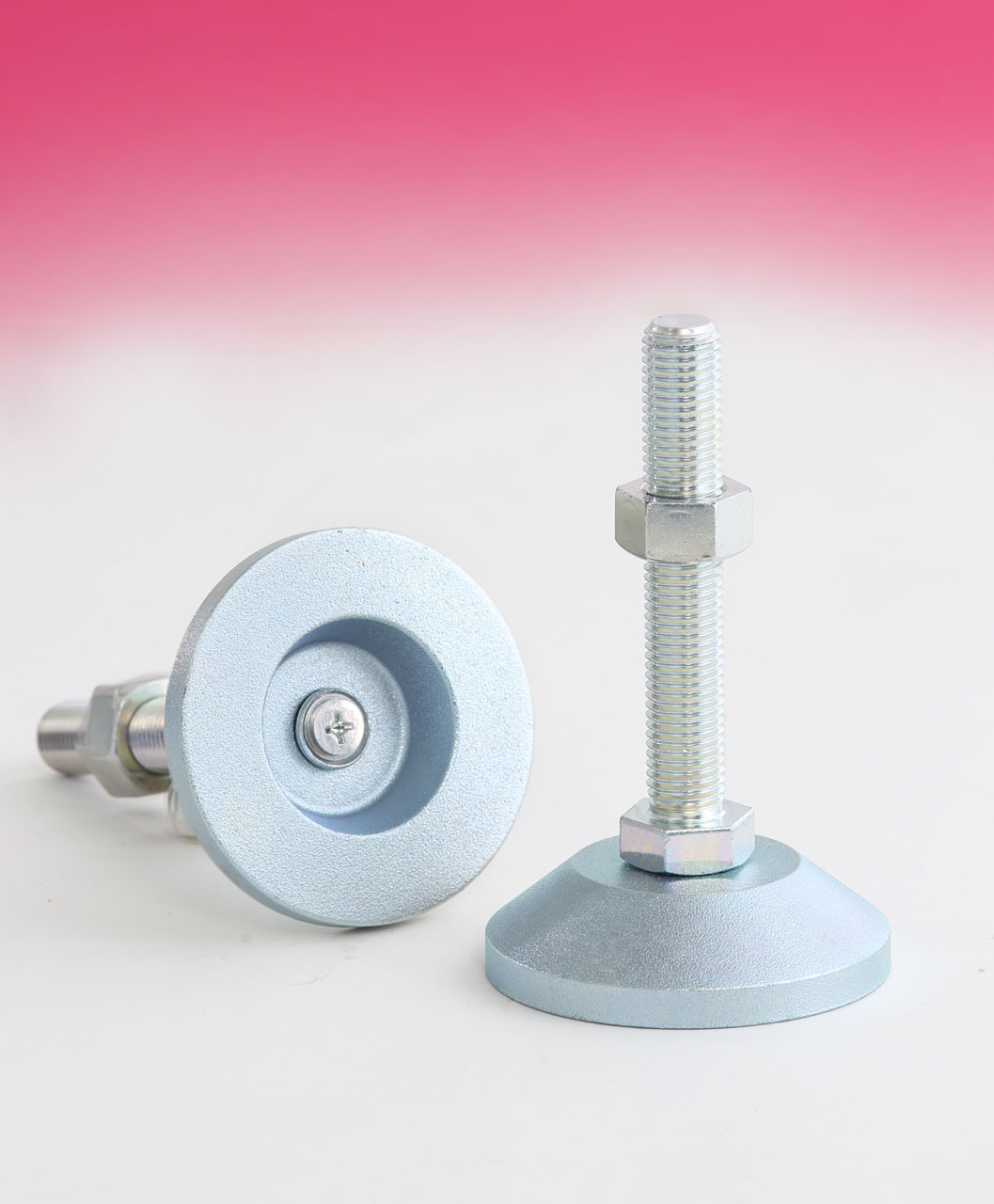

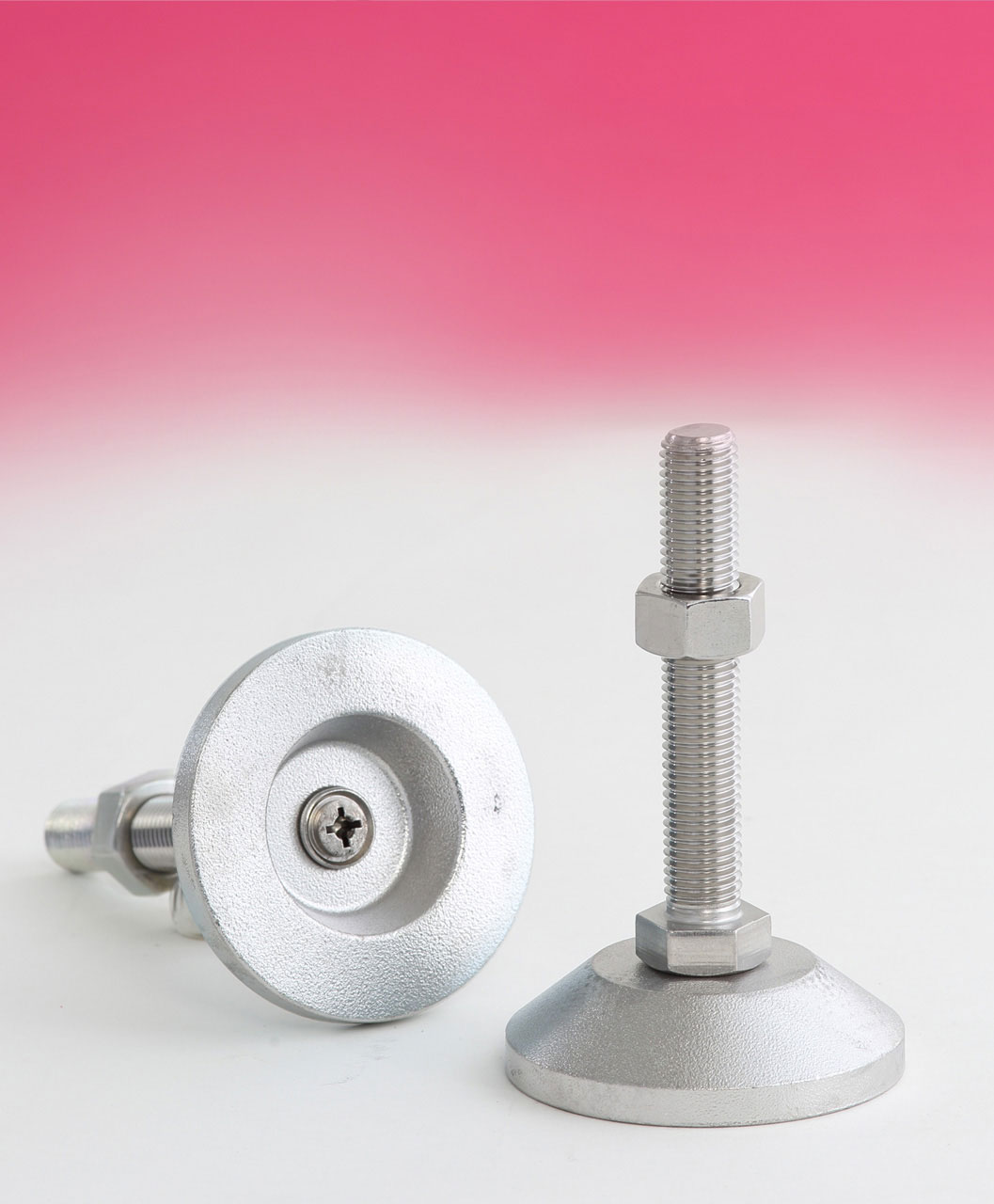

耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|
鉄 | (M16) 2,000kgf (M20) 4,000kgf (M24) 5,000kgf (M30) 7,000kgf | SS400相当 | SS400鍛造 | 三価クロメート |
SUS | (M16) 2,000kgf (M20) 4,000kgf (M24) 5,000kgf | SUS304鍛造 | SUS304相当 | パシペート |
特徴
受皿は鍛造品です。
ネジ軸は回転し、多少傾きます。(3°〜4°)

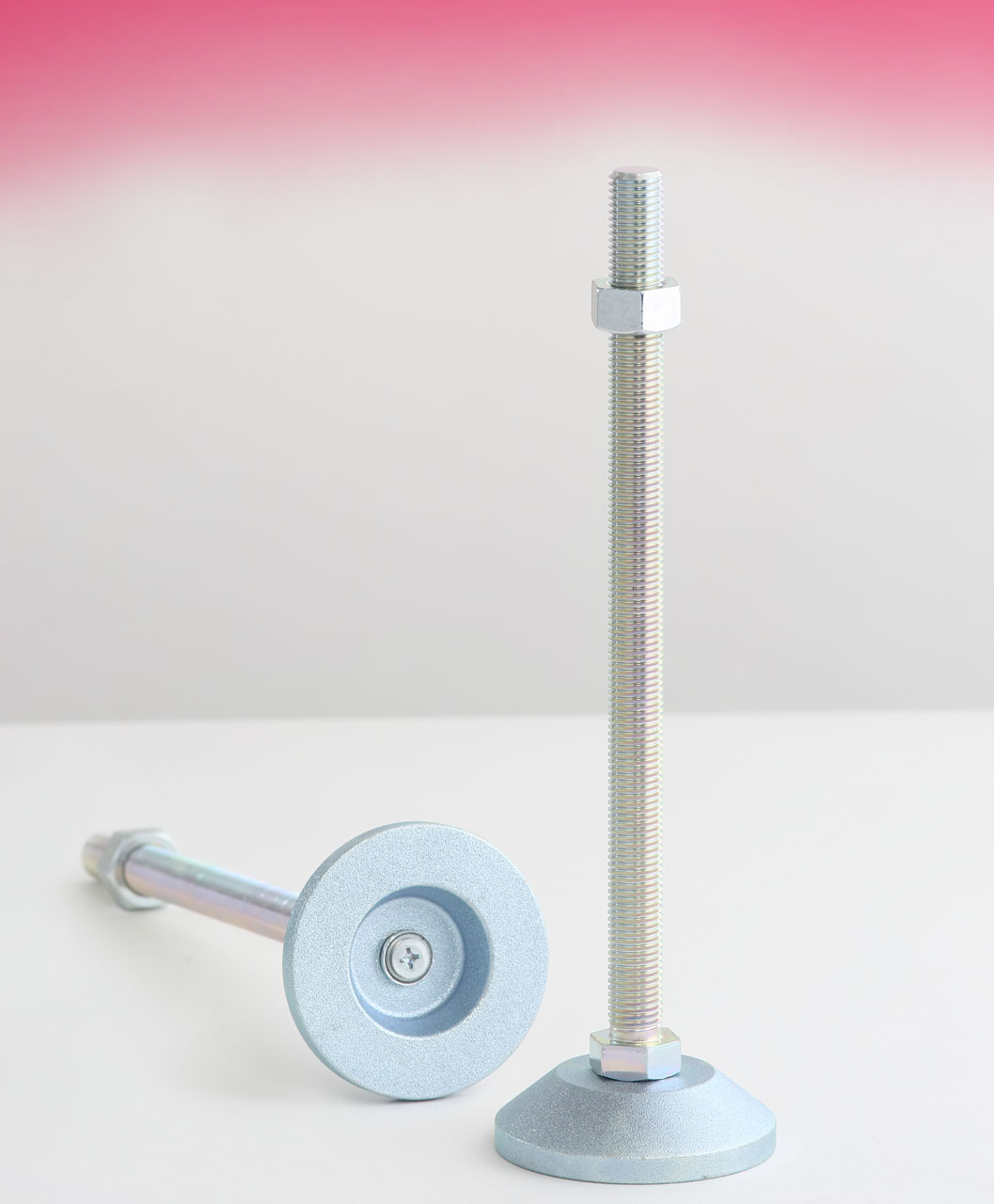

ネジ部の長い調整ボルトも用意しています。
ご要望により寸法カットも可能です。
構造
ボルトの突起部を受皿の穴に貫通させ受皿底部から突き出します。
突起物をプレスでかしめていますのでボルトが抜け落ちることがありません。

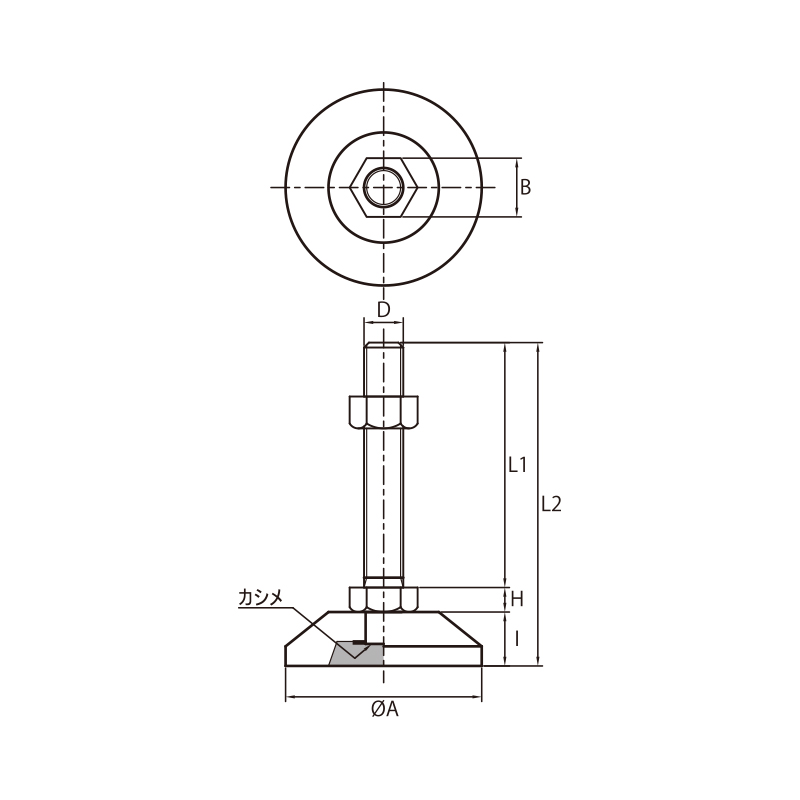

寸法図
寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|
HW-16-100 | HW-16-100S | M16x2.0 | 132 | 10 | 22 | 80 | 24 | 680 |
HW-16-130 | HW-16-130S | M16x2.0 | 162 | 10 | 22 | 80 | 24 | 720 |
HW-16-150 | HW-16-150S | M16x2.0 | 182 | 10 | 22 | 80 | 24 | 740 |
HW-16-180 | HW-16-180S | M16x2.0 | 212 | 10 | 22 | 80 | 24 | 780 |
HW-16-200 | HW-16-200S | M16x2.0 | 232 | 10 | 22 | 80 | 24 | 810 |
HW-16-250 | HW-16-250S | M16x2.0 | 282 | 10 | 22 | 80 | 24 | 880 |
HW-16-300 | HW-16-300S | M16x2.0 | 332 | 10 | 22 | 80 | 24 | 940 |
HW-20-100 | HW-20-100S | M20x2.5 | 135 | 13 | 22 | 80 | 30 | 840 |
HW-20-130 | HW-20-130S | M20x2.5 | 165 | 13 | 22 | 80 | 30 | 890 |
HW-20-150 | HW-20-150S | M20x2.5 | 185 | 13 | 22 | 80 | 30 | 940 |
HW-20-180 | HW-20-180S | M20x2.5 | 215 | 13 | 22 | 80 | 30 | 1,000 |
HW-20-200 | HW-20-200S | M20x2.5 | 235 | 13 | 22 | 80 | 30 | 1,040 |
HW-20-250 | HW-20-250S | M20x2.5 | 285 | 13 | 22 | 80 | 30 | 1,140 |
HW-20-300 | HW-20-300S | M20x2.5 | 335 | 13 | 22 | 80 | 30 | 1,240 |
HW-24-150 | HW-24-150S | M24x3.0 | 187 | 15 | 22 | 80 | 36 | 1,150 |
HW-24-180 | HW-24-180S | M24x3.0 | 217 | 15 | 22 | 80 | 36 | 1,240 |
HW-24-200 | HW-24-200S | M24x3.0 | 237 | 15 | 22 | 80 | 36 | 1,300 |
HW-24-280 | HW-24-280S | M24x3.0 | 317 | 15 | 22 | 80 | 36 | 1.520 |
HW-30-100 | – | M30x3.5 | 141 | 19 | 22 | 80 | 46 | 1,430 |
HW-30-150 | – | M30x3.5 | 191 | 19 | 22 | 80 | 46 | 1,660 |
HW-30-200 | – | M30x3.5 | 241 | 19 | 22 | 80 | 46 | 1,900 |
