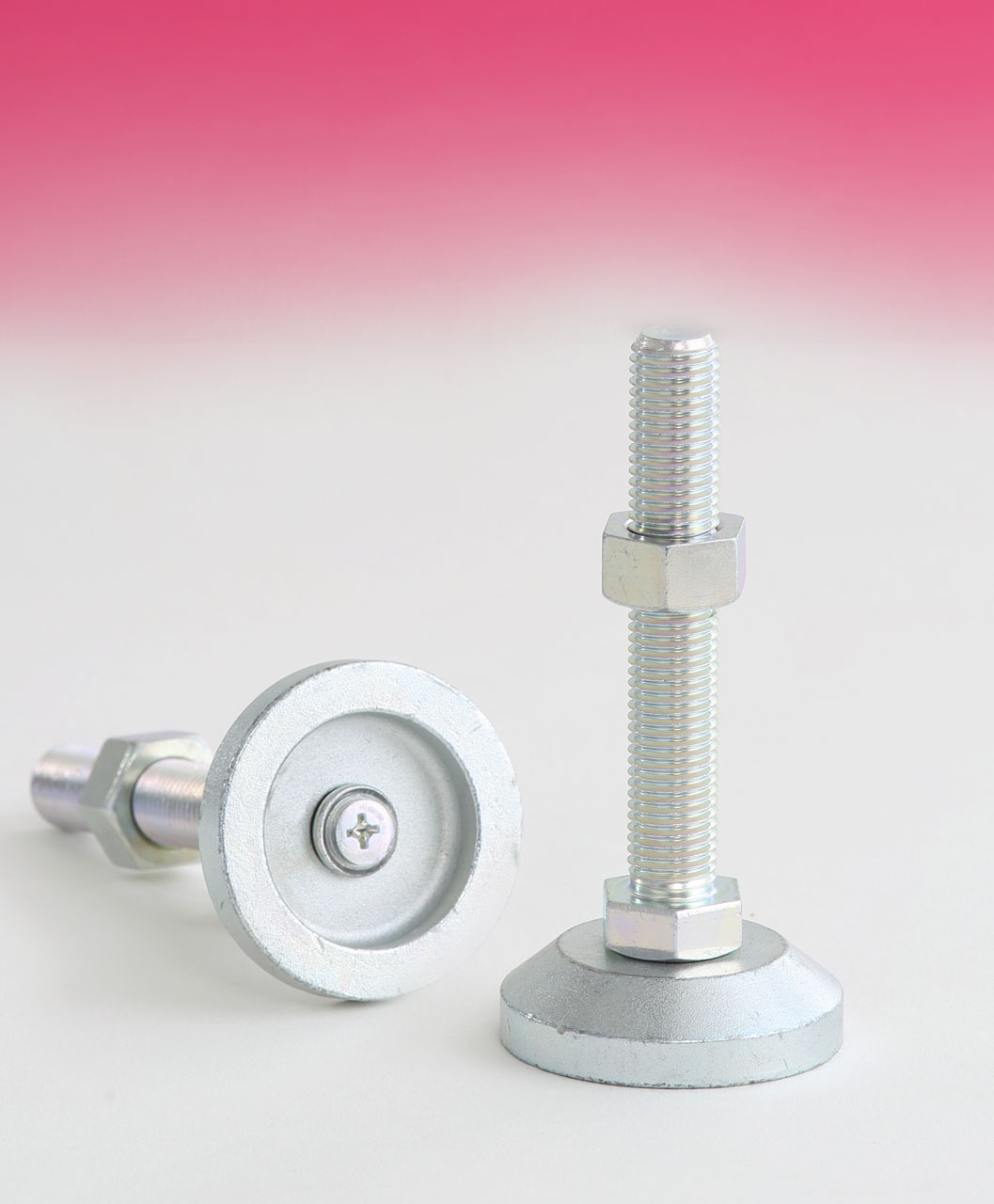

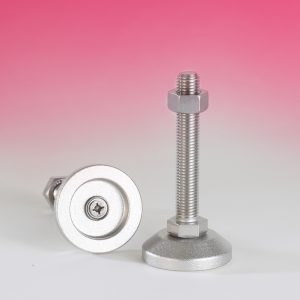

仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|
鉄 | (M12・M14) 1,500kgf (M16) 2,000kgf (M20) 4,000kgf | SS400相当 | SS400鍛造 | 三価クロメート |
SUS | (M12・M14) 1,500kgf (M16) 2,000kgf (M20) 4,000kgf | SUS304相当 | SUS304鍛造 | パシペート |
特徴
①受皿は鍛造品です。型にはめて熱間鍛造品をした型抜け表面のため、型鋳物と異なり凸凹が目立ちません。
②受皿は鍛造品ですので、耐荷重は10トン以上ですが、ネジが先に座屈してしまいますので、ネジ径による耐荷重になります。
※ネジ軸は回転し、多少傾きます。(1°〜2°)
用途
重量タイプとして、中型機械、重量物用コンベヤー等に適しています。
構造
ボルトの突起部を受皿の穴に貫通させ受皿底部から突き出します。
突起物をプレスでしかめていますのでボルトが抜け落ちることがありません。

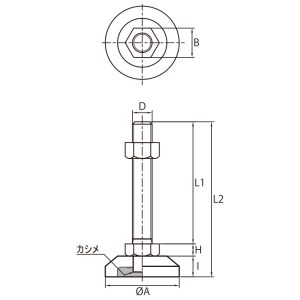

寸法図
寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|
H-12-50 | H-12-50S | M12x1.75 | 75 | 8 | 17 | 60 | 19 | 310 |
H-12-75 | H-12-75S | M12x1.75 | 100 | 8 | 17 | 60 | 19 | 330 |
H-12-100 | H-12-100S | M12x1.75 | 125 | 8 | 17 | 60 | 19 | 340 |
H-12-120 | H-12-120S | M12x1.75 | 145 | 8 | 17 | 60 | 19 | 355 |
H-12-125 | H-12-125S | M12x1.75 | 150 | 8 | 17 | 60 | 19 | 360 |
H-12-150 | H-12-150S | M12x1.75 | 175 | 8 | 17 | 60 | 19 | 375 |
H-12-200 | H-12-200S | M12x1.75 | 225 | 8 | 17 | 60 | 19 | 660 |
H-14-130 | – | M14x2.0 | 156 | 9 | 17 | 60 | 22 | 410 |
H-16-65 | – | M16x2.0 | 92 | 10 | 17 | 60 | 24 | 395 |
H-16-75 | H-16-75S | M16x2.0 | 102 | 10 | 17 | 60 | 24 | 410 |
H-16-100 | H-16-100S | M16x2.0 | 127 | 10 | 17 | 60 | 24 | 440 |
H-16-130 | H-16-130S | M16x2.0 | 157 | 10 | 17 | 60 | 24 | 480 |
H-16-150 | H-16-150S | M16x2.0 | 177 | 10 | 17 | 60 | 24 | 505 |
H-16-180 | H-16-180S | M16x2.0 | 207 | 10 | 17 | 60 | 24 | 540 |
H-16-200 | H-16-200S | M16x2.0 | 227 | 10 | 17 | 60 | 24 | 570 |
H-20-100 | H-20-100S | M20x2.5 | 130 | 13 | 17 | 60 | 30 | 580 |
H-20-130 | H-20-130S | M20x2.5 | 160 | 13 | 17 | 60 | 30 | 640 |
H-20-150 | H-20-150S | M20x2.5 | 180 | 13 | 17 | 60 | 30 | 680 |
H-20-180 | H-20-180S | M20x2.5 | 210 | 13 | 17 | 60 | 30 | 740 |
H-20-200 | H-20-200S | M20x2.5 | 230 | 13 | 17 | 60 | 30 | 785 |
