説明

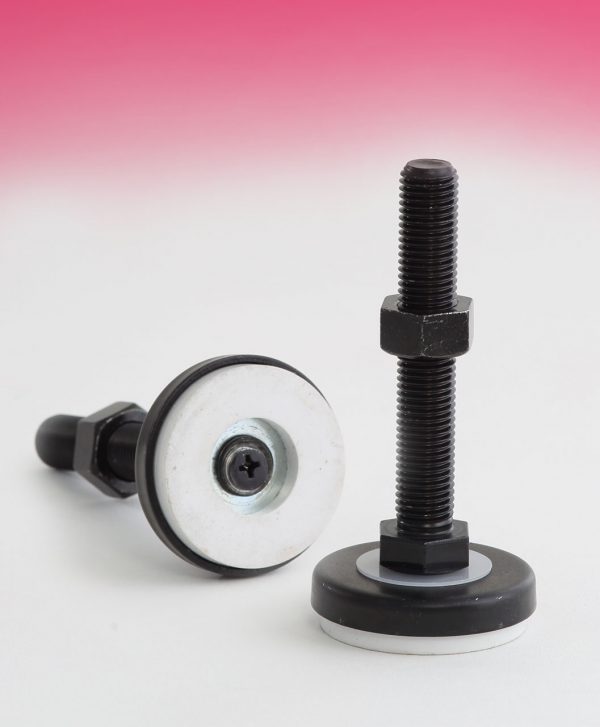

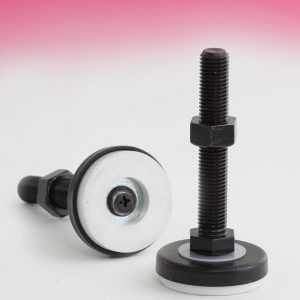

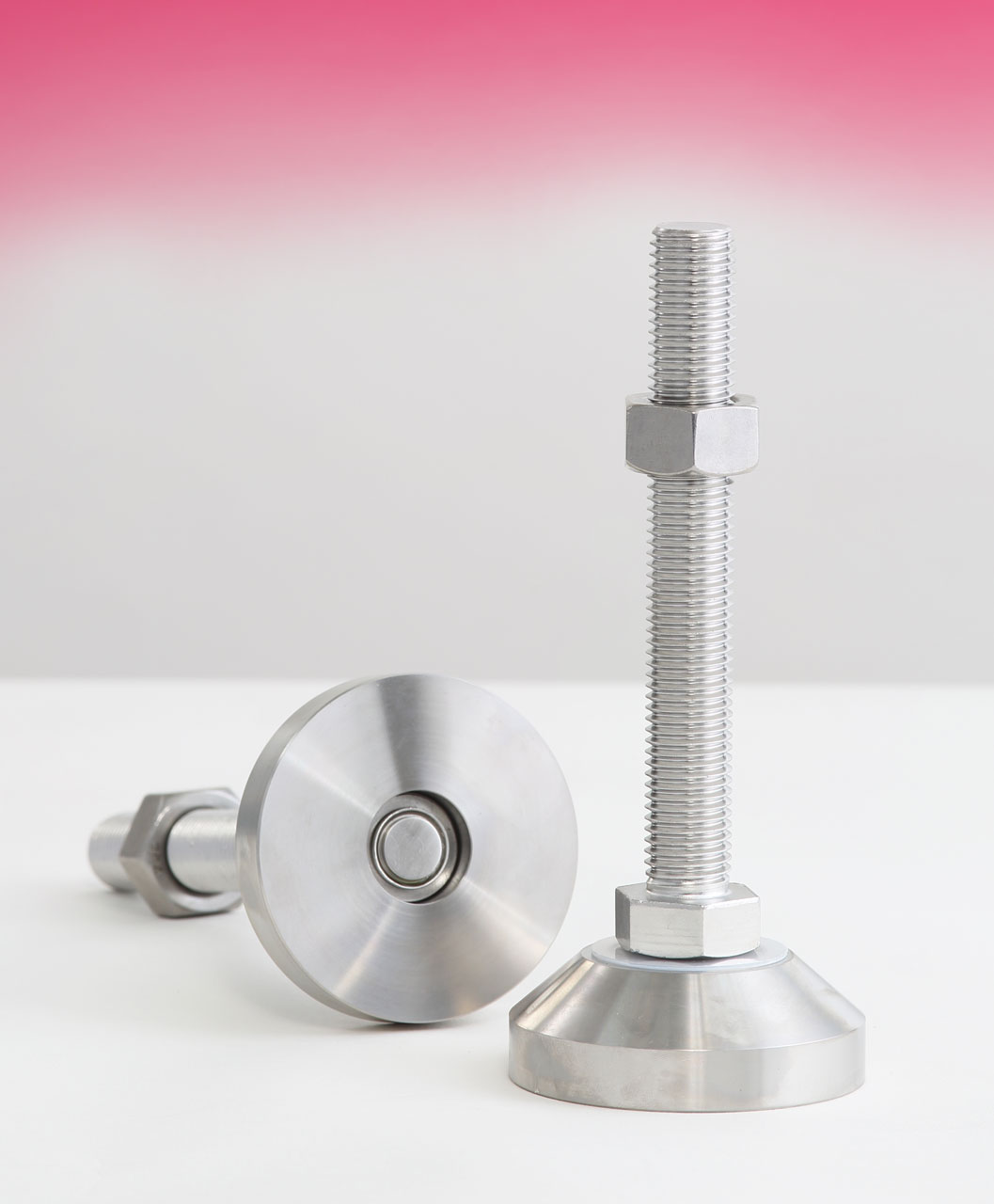

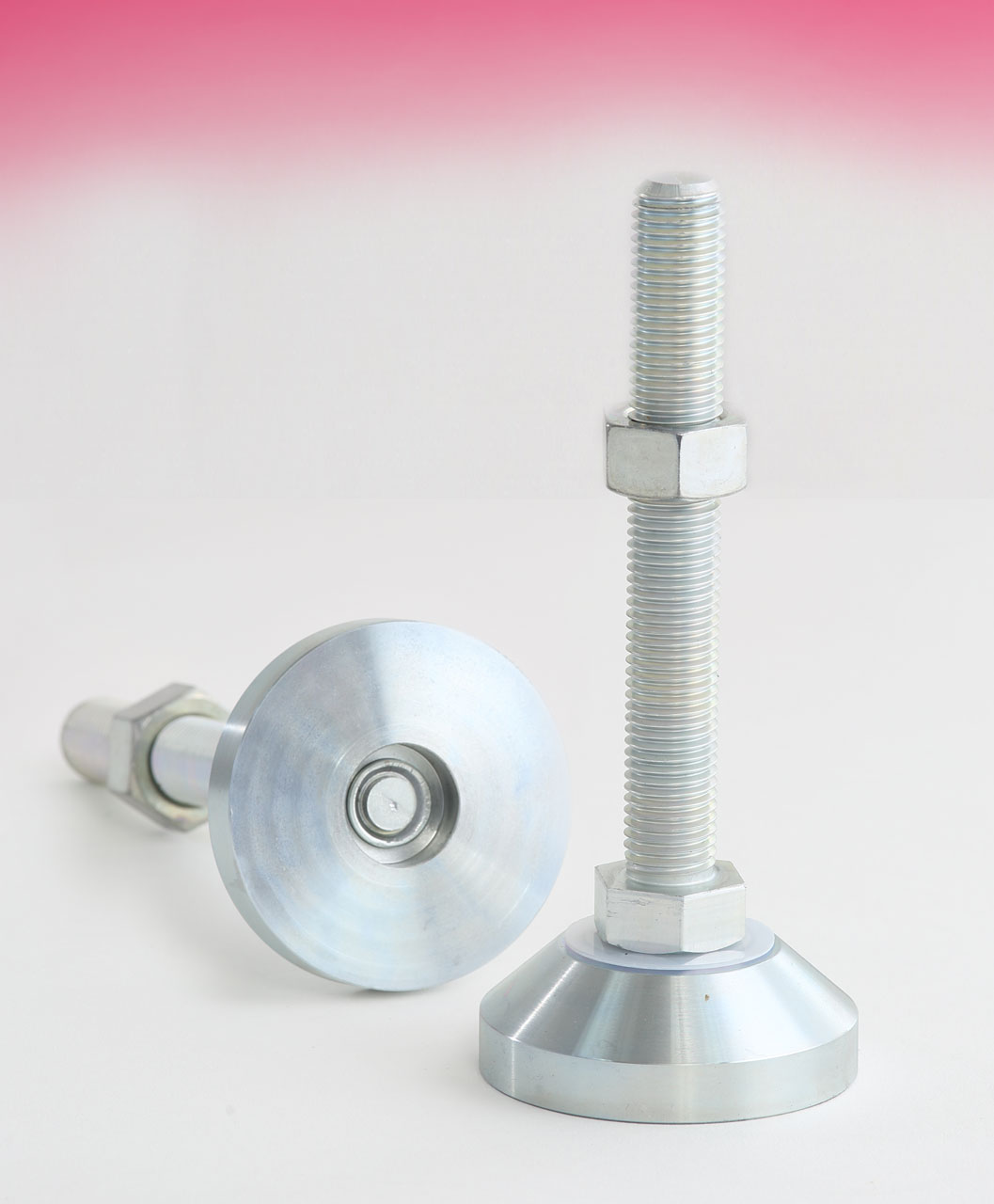

写真は(上)D-H 20×150 (下)SUS D-H 20×150
- 仕 様
-
耐荷重 材質(ボルトナット) 材質(受皿) 表面処理 鉄 (M20)4,000kgf
(M24)5.000kgf
(M30·M36)7,000kgfSS400相当 SS400 三価クロメート SUS (M20)4,000kgf
(M24)5.000kgf
(M30)7,000kgfSUS304相当 SUS304 パシペート - 特 徴
-
重量機械の調整に適しています。
太径のボルトを使用しているため、安定性は抜群です。特に重量用機械でなくてもスムーズな鯛整が可能です。 - 構 造
-
①受皿にボルトを貫通させ、その突起部に ワッシャ一を入れて、ボルトをかしめています。
②スラストベアリングは受皿の中に内蔵していますが、受皿の高さより、僅かに高くなっています。このことにより、ボルトに掛かる荷重をベアリングが受ける構造になっています。
③ベアリングにスムーズな動きをさせるためには、荷重は出来れば1トンまででご使用下さい。

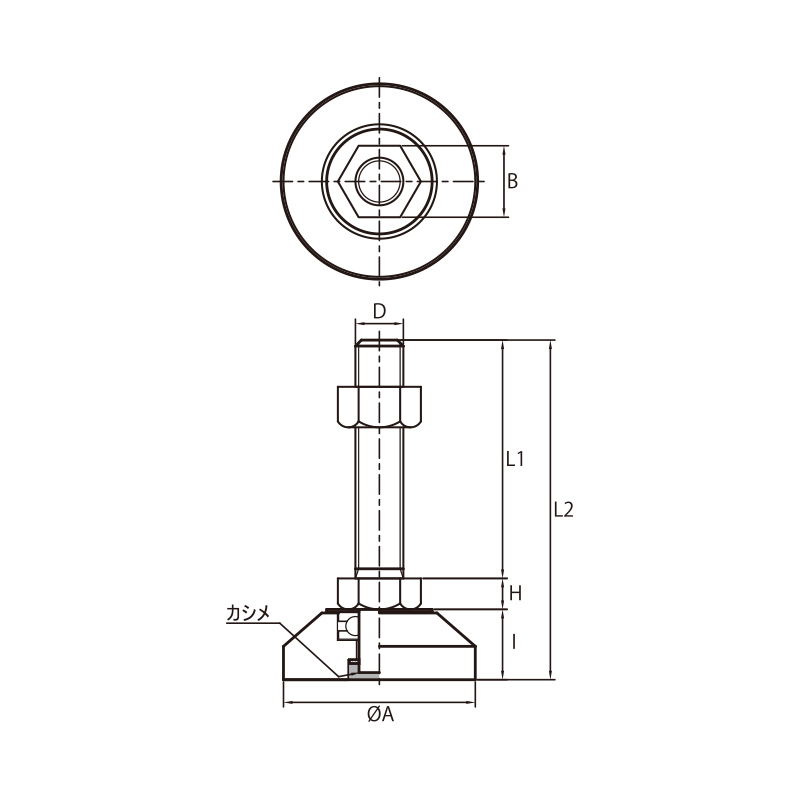

④スラストベアリングヘの塵の侵入を防止するため、PPワッシャーでカバーしています。 - 寸法図
-
- 寸法表
-
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g) D-H / 20×100 D-H / 20×100 SUS M20x2.5 142.5 13 29.5 80 30 1,120 D-H / 20×150 D-H / 20×150 SUS M20x2.5 192.5 13 29.5 80 30 1,210 D-H / 20×200 D-H / 20×200 SUS M20x2.5 242.5 13 29.5 80 30 1,310 D-H / 24×100 D-H / 24×100 SUS M24x3.0 146.5 15 31.5 80 36 1,370 D-H / 24×150 D-H / 24×150 SUS M24x3.0 196.5 15 31.5 80 36 1,500 D-H / 24×200 D-H / 24×200 SUS M24x3.0 246.5 15 31.5 80 36 1,670 D-H / 30×100 D-H / 30×100 SUS M30x3.5 155.5 19 36.5 100 46 2,420 D-H / 30×150 D-H / 30×150 SUS M30x3.5 205.5 19 36.5 100 46 2,680 D-H / 30×200 D-H / 30×200 SUS M30x3.5 255.5 19 36.5 100 46 2,920 D-H / 36×200 – M36x4.0 259.5 23 36.5 100 55 3,450 D-H / 36×250 – M36x4.0 309.5 23 36.5 100 55 3,800 D-H / 36×300 – M36x4.0 359.5 23 36.5 100 55 4,270 -
