仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|
鉄 | 300kgf M8,M10 500kgf M12,M16,M20 | SS400相当 | SS圧延鋼板(2t) | 三価クロメート |
SUS | 300kgf M8,M10 500kgf M12,M16,M20 | SUS304相当 | SUS304鋼板(2t) | パシペート |
特徴
ネジ軸は回転し、多少傾きます。(3°〜4°)
構造
- ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。
- ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので、少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。)

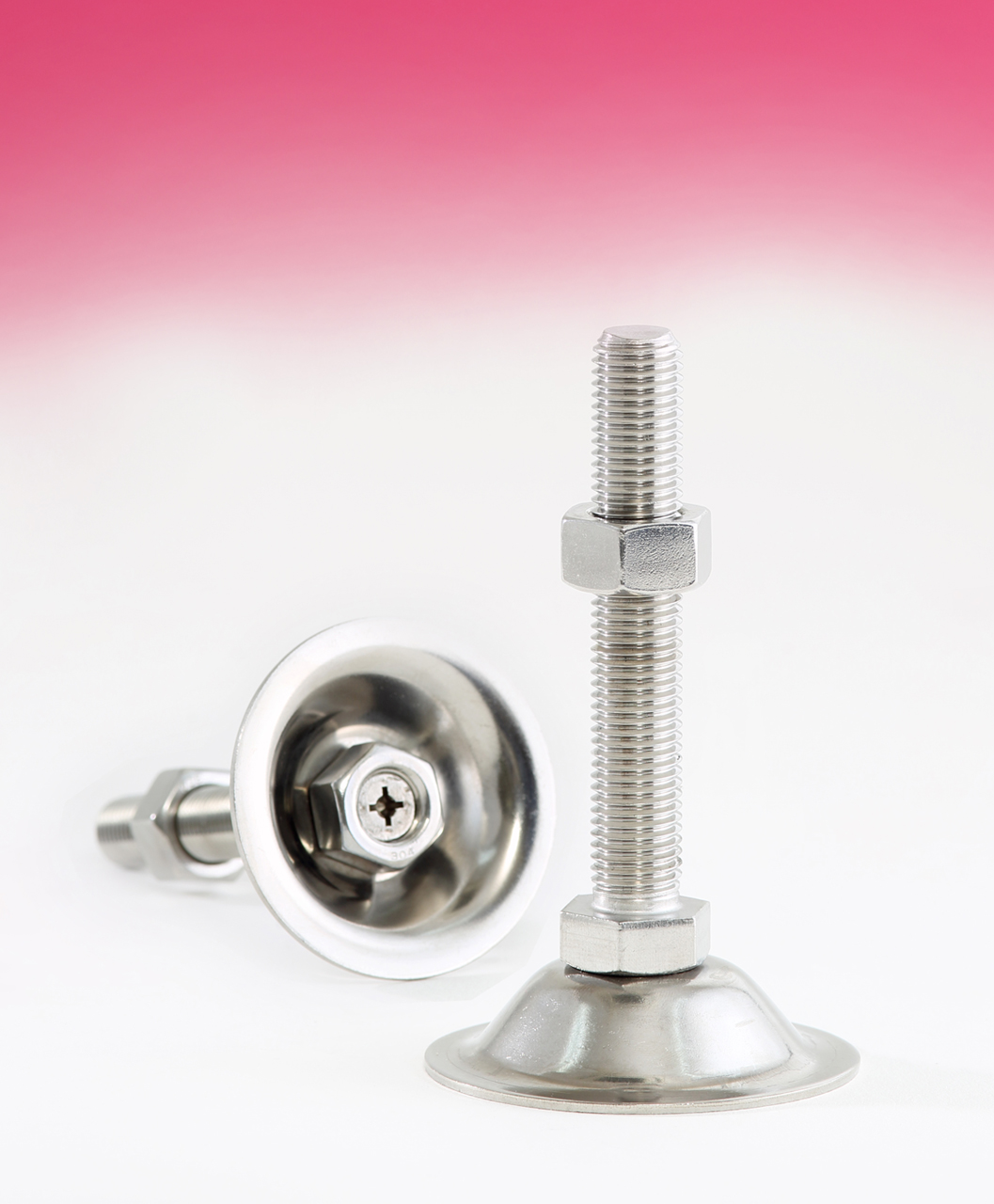

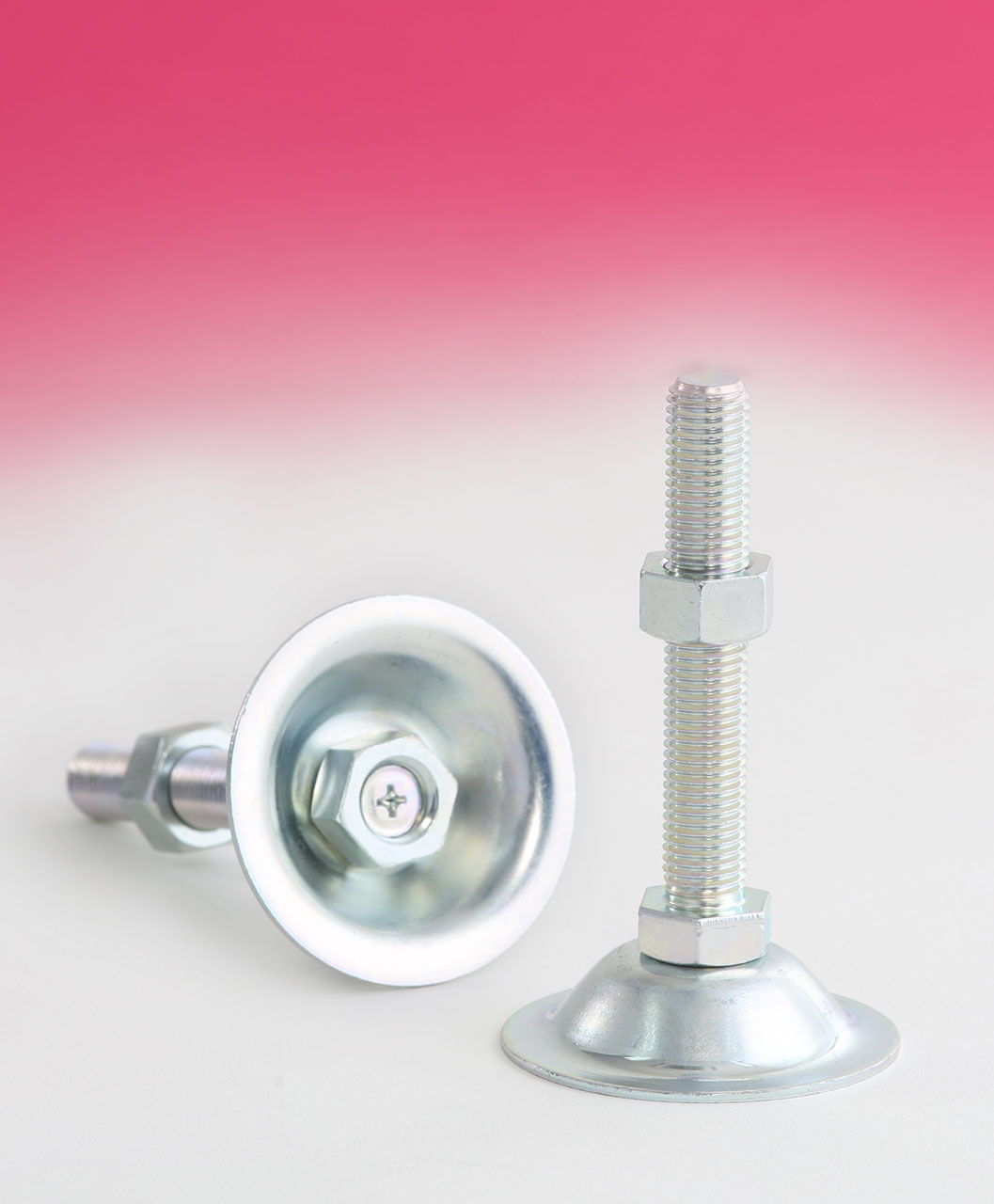

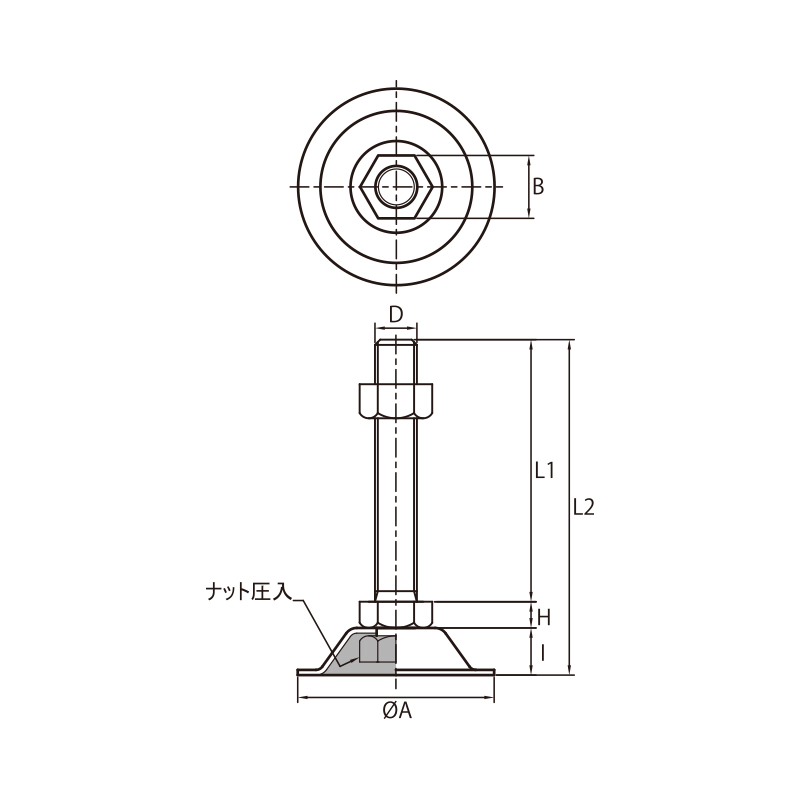

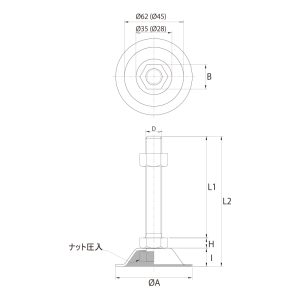

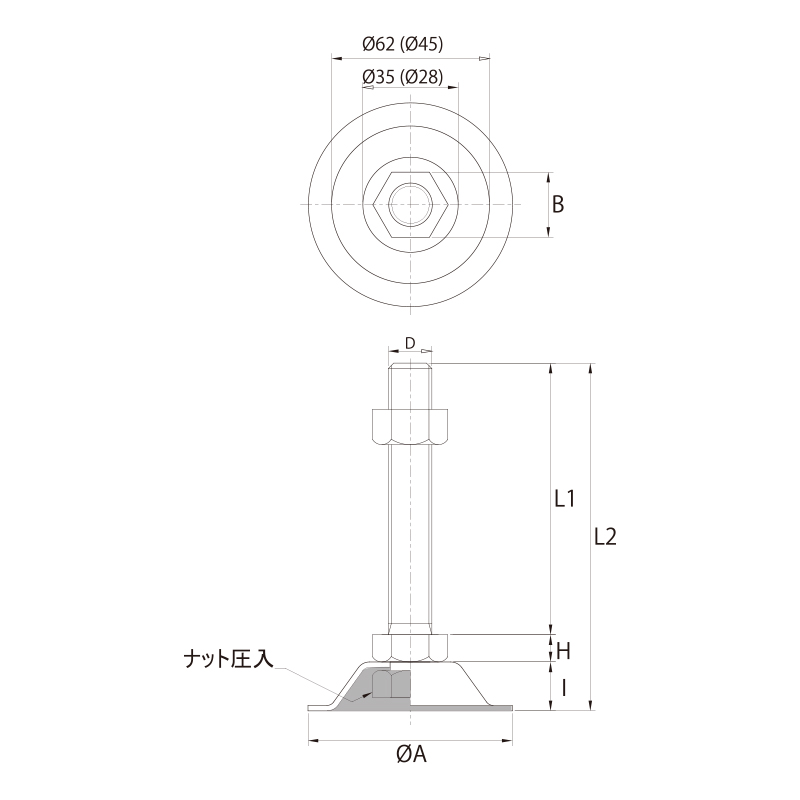

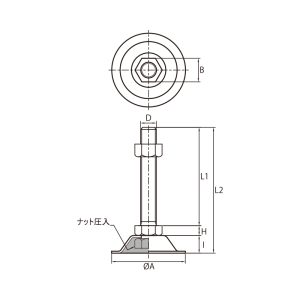

寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|
N-8-50 | – | M8x1.25 | 68.0 | 5.5 | 12.5 | 37 | 13 | 60 |
– | N-8-60S | M8x1.25 | 78.0 | 5.5 | 12.5 | 37 | 13 | 60 |
N-8-100 | N-8-100S | M8x1.25 | 118.0 | 5.5 | 12.5 | 37 | 13 | 70 |
N-10-50 | N-10-50S | M10x1.5 | 69.5 | 7.0 | 12.5 | 37 | 17 | 80 |
N-10-100 | N-10-100S | M10x1.5 | 119.5 | 7.0 | 12.5 | 37 | 17 | 110 |
N-12-50 | N-12-50S | M12x1.75 | 73 | 8 | 15 | 55 | 19 | 135 |
N-12-75 | N-12-75S | M12x1.75 | 98 | 8 | 15 | 55 | 19 | 150 |
N-12-100 | N-12-100S | M12x1.75 | 123 | 8 | 15 | 55 | 19 | 165 |
N-12-120 | N-12-120S | M12x1.75 | 143 | 8 | 15 | 55 | 19 | 180 |
N-12-125 | N-12-125S | M12x1.75 | 148 | 8 | 15 | 55 | 19 | 185 |
N-12-150 | N-12-150S | M12x1.75 | 173 | 8 | 15 | 55 | 19 | 200 |
N-14-130 | – | M14x2.0 | 157 | 9 | 18 | 75 | 22 | 280 |
N-16-65 | – | M16x2.0 | 93 | 10 | 18 | 75 | 24 | 265 |
N-16-75 | N-16-75S | M16x2.0 | 103 | 10 | 18 | 75 | 24 | 290 |
N-16-100 | N-16-100S | M16x2.0 | 128 | 10 | 18 | 75 | 24 | 320 |
N-16-130 | N-16-130S | M16x2.0 | 158 | 10 | 18 | 75 | 24 | 360 |
N-16-150 | N-16-150S | M16x2.0 | 178 | 10 | 18 | 75 | 24 | 390 |
N-16-180 | N-16-180S | M16x2.0 | 208 | 10 | 18 | 75 | 24 | 430 |
N-16-200 | N-16-200S | M16x2.0 | 228 | 10 | 18 | 75 | 24 | 450 |
N-20-100 | N-20-100S | M20x2.5 | 131 | 13 | 18 | 75 | 30 | 480 |
N-20-130 | N-20-130S | M20x2.5 | 161 | 13 | 18 | 75 | 30 | 540 |
N-20-150 | N-20-150S | M20x2.5 | 181 | 13 | 18 | 75 | 30 | 580 |
N-20-180 | N-20-180S | M20x2.5 | 211 | 13 | 18 | 75 | 30 | 640 |
N-20-200 | N-20-200S | M20x2.5 | 231 | 13 | 18 | 75 | 30 | 685 |
