Home 〉 標準タイプ 〉 NS標準用 小径受皿 (旧型式:D-A60,D-B50)

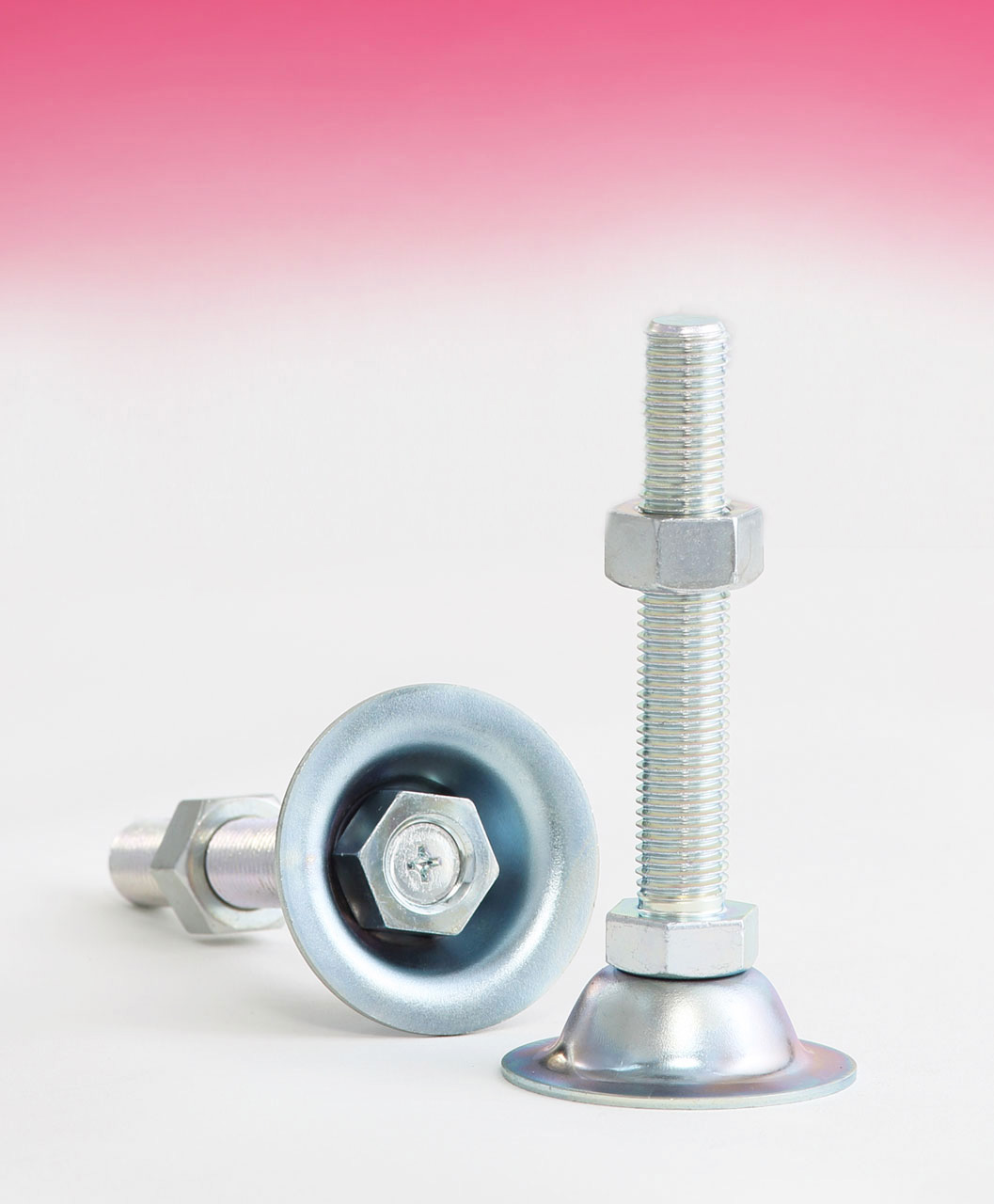

NS 標準用 小径受皿 (旧型式:D-A60,D-B50)

NS16-100

図面ダウンロード

仕様

耐荷重 材質(ボルトナット) 材質(受皿) 表面処理
500kgf SS400相当 SS圧延鋼板(2t) 三価クロメート

特徴

ネジ軸は回転し、多少傾きます。(3°〜4°)

用途

Nに比べて、受け皿の径が小さく設計されていますので、省スペースの場合にご使用ください。

構造

  1. ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。
  2. ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。)

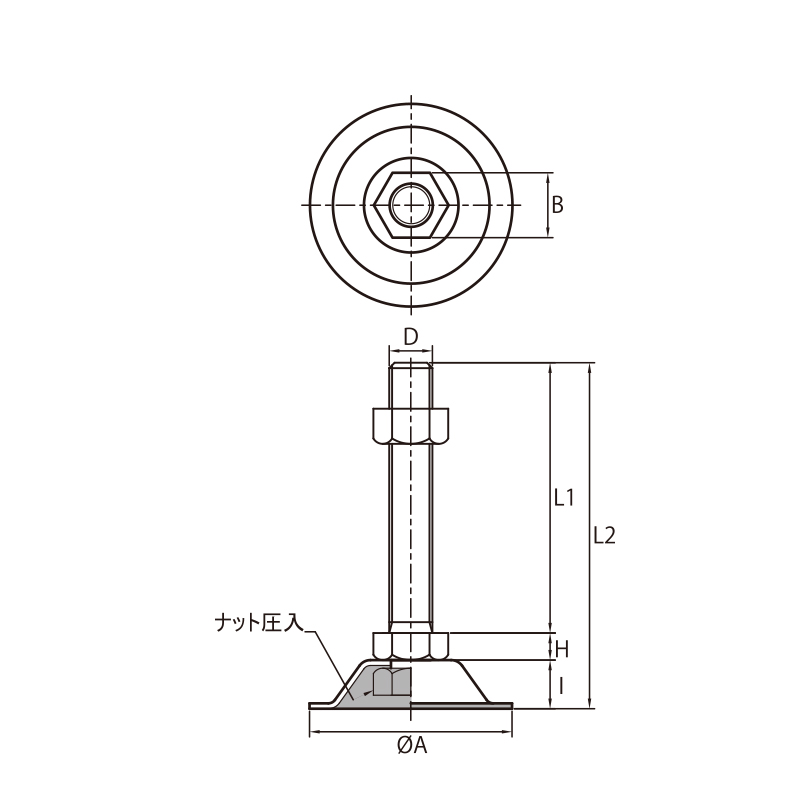

寸法表

SS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
NS-12-100 M12x1.75 122 8 14 50 19 160
NS-12-120 M12x1.75 142 8 14 50 19 175
NS-12-125 M12x1.75 147 8 14 50 19 190
NS-12-150 M12x1.75 172 8 14 50 19 195
NS-16-65 M16x2.0 93 10 18 60 24 235
NS-16-75 M16x2.0 103 10 18 60 24 245
NS-16×100 M16x2.0 128 10 18 60 24 280
NS-16-130 M16x2.0 158 10 18 60 24 320
NS-16-150 M16x2.0 178 10 18 60 24 345
NS-16-180 M16x2.0 208 10 18 60 24 385
NS-16-200 M16x2.0 228 10 18 60 24 410
