仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|
(M20) 4,000kgf (M24) 5,000kgf (M30) 7,000kgf | SS400相当 | SS400鍛造 | 三価クロメート |
特徴

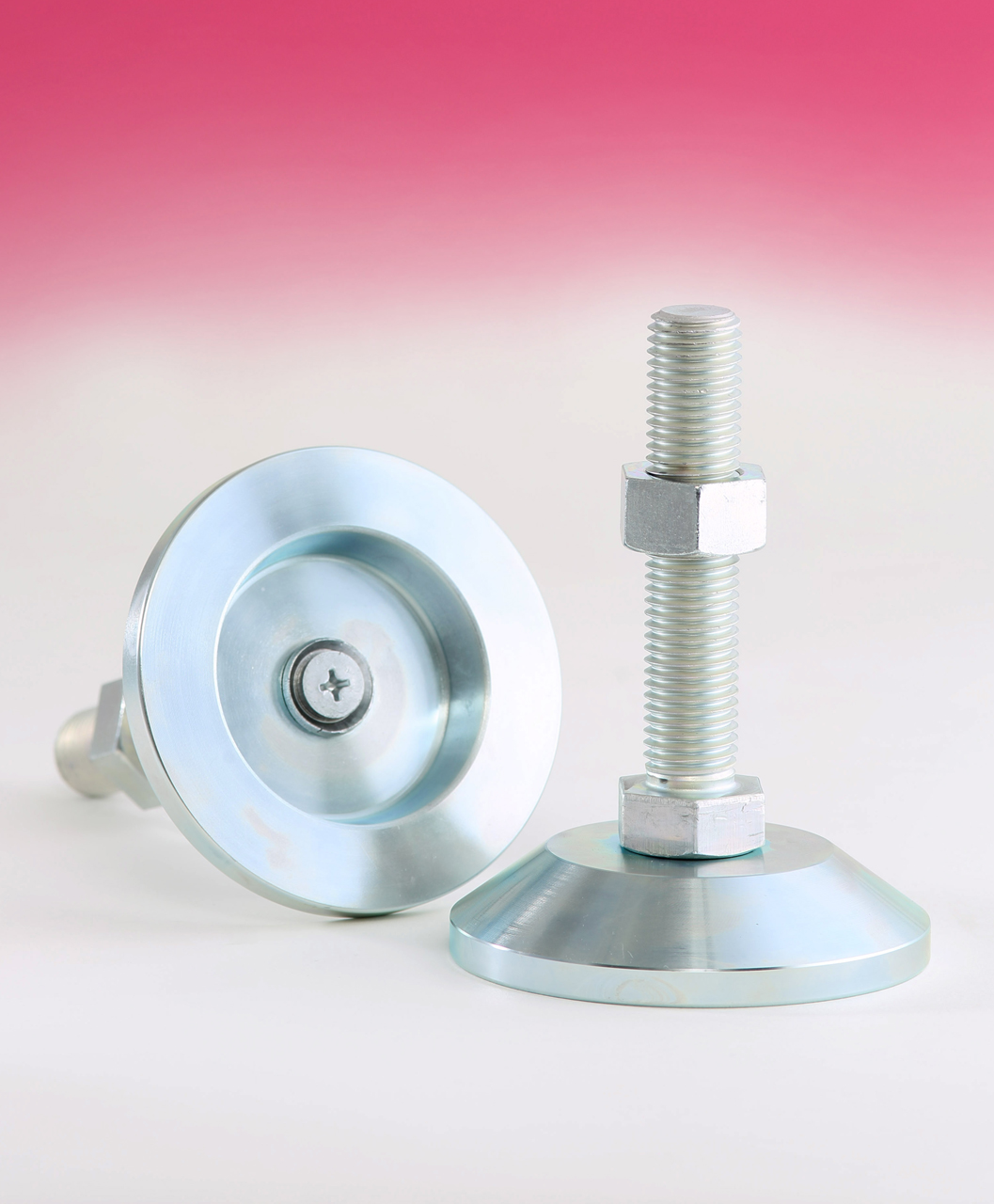

受皿は鍛造品です。
ネジ軸は回転し、多少傾きます。(3°〜4°)
構造
ボルトの突起部を受皿の穴に貫通させ受皿底部から突き出します。
突起物をプレスでかしめていますのでボルトが抜け落ちることがありません。

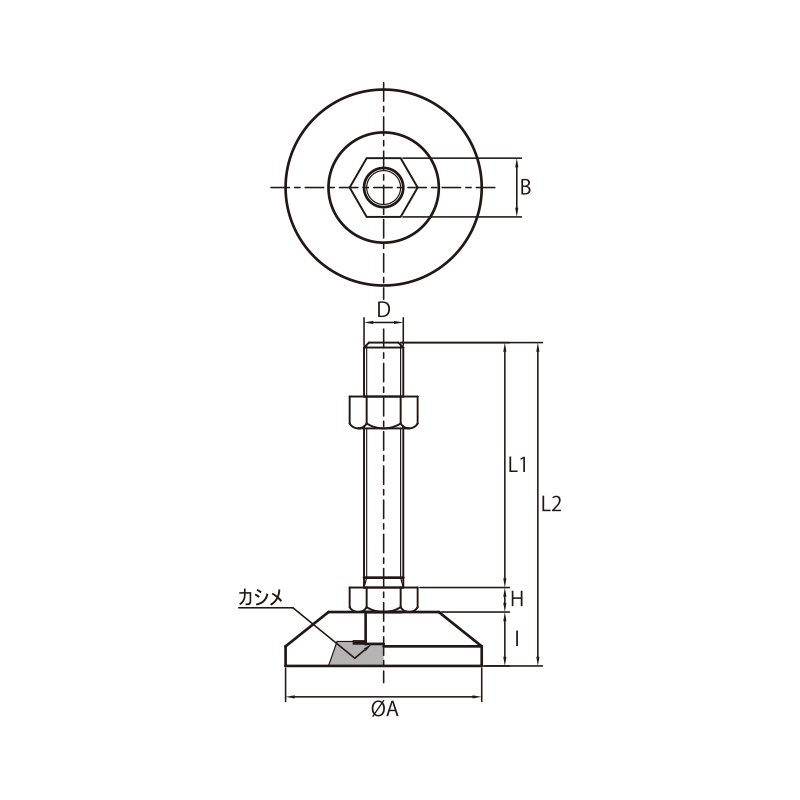

寸法図
寸法表
SS品番(品名 x L1) | D(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|
HW2-20-100 | M20x2.5 | 136 | 13 | 23 | 100 | 30 | 1,025 |
HW2-20-130 | M20x2.5 | 166 | 13 | 23 | 100 | 30 | 1,085 |
HW2-20-150 | M20x2.5 | 186 | 13 | 23 | 100 | 30 | 1,130 |
HW2-20-180 | M20x2.5 | 216 | 13 | 23 | 100 | 30 | 1,190 |
HW2-20-200 | M20x2.5 | 236 | 13 | 23 | 100 | 30 | 1,230 |
HW2-24-150 | M24x3.0 | 188 | 15 | 23 | 100 | 36 | 1,345 |
HW2-24-180 | M24x3.0 | 218 | 15 | 23 | 100 | 36 | 1,430 |
HW2-24-200 | M24x3.0 | 238 | 15 | 23 | 100 | 36 | 1,490 |
HW2-30-100 | M30x3.5 | 142 | 19 | 23 | 100 | 46 | 1,620 |
HW2-30-150 | M30x3.5 | 192 | 19 | 23 | 100 | 46 | 1,850 |
HW2-30-200 | M30x3.5 | 242 | 19 | 23 | 100 | 46 | 2,090 |
