仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 材質(ラバー) | 表面処理 | |
---|---|---|---|---|---|
鉄 | 300kgf M8,M10 400kgf M12,M16,M20 | SS400相当 | SS圧延鋼板(2t) | M8,M10 ポリ塩化ビニル M12,M16,M20 プラスティック | 三価クロメート |
SUS | 300kgf M8,M10 400kgf M12,M16,M20 | SUS304相当 | SUS304鋼板(2t) | M8,M10 ポリ塩化ビニル M12,M16,M20 プラスティック | パシペート |
特徴
①特殊プラスチックを受皿に成形していますのでフロア一を汚したり傷キズつけたりしません。
②プラスチック部分は弾力性があり、触感良好、耐老化性、耐高温性(100℃でも変形しない)に優れています。
③外観上も美麗に仕上げていますので、あらゆる機械、事務機器などに適しています。
④ 受皿外周のコーティングで、フロアーを汚したりキズつけたりしません。
M8,M10 ポリ塩化ビニル 硬度80°±5° コーティング部分厚み1mm· 黒色
M12,M16,M20 エラストマー焼き付け
※ネジ軸は回転し、多少傾きます。(3°〜4°)
※プラスチック部分のみを後から取り付けるタイプのものは外れやすく、トラブルになる可能性があるため、当社では取り扱っていません。

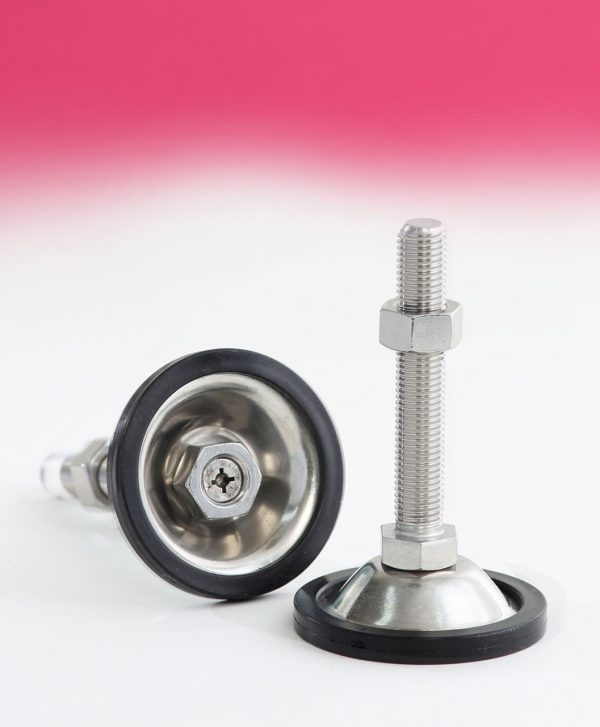

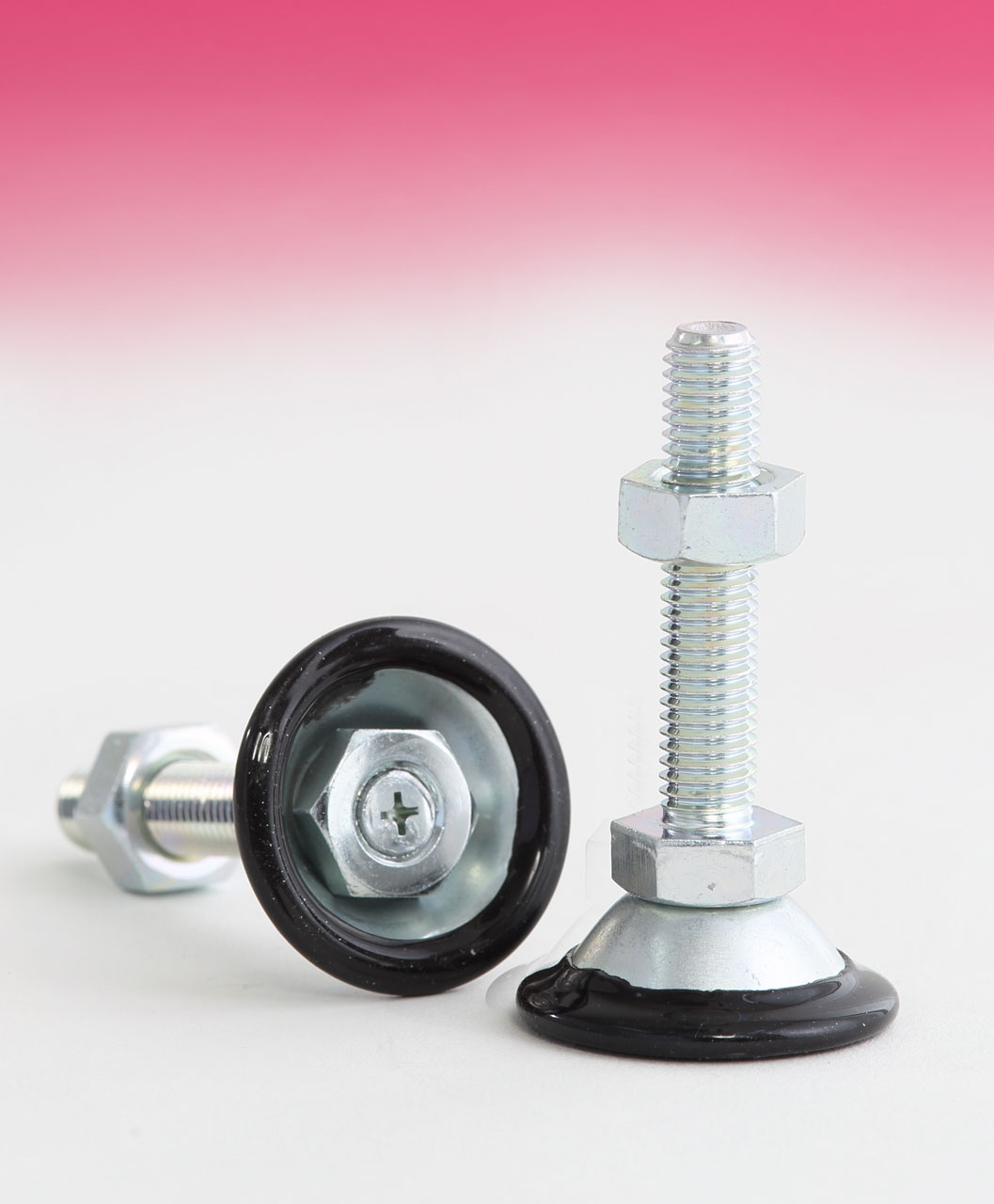

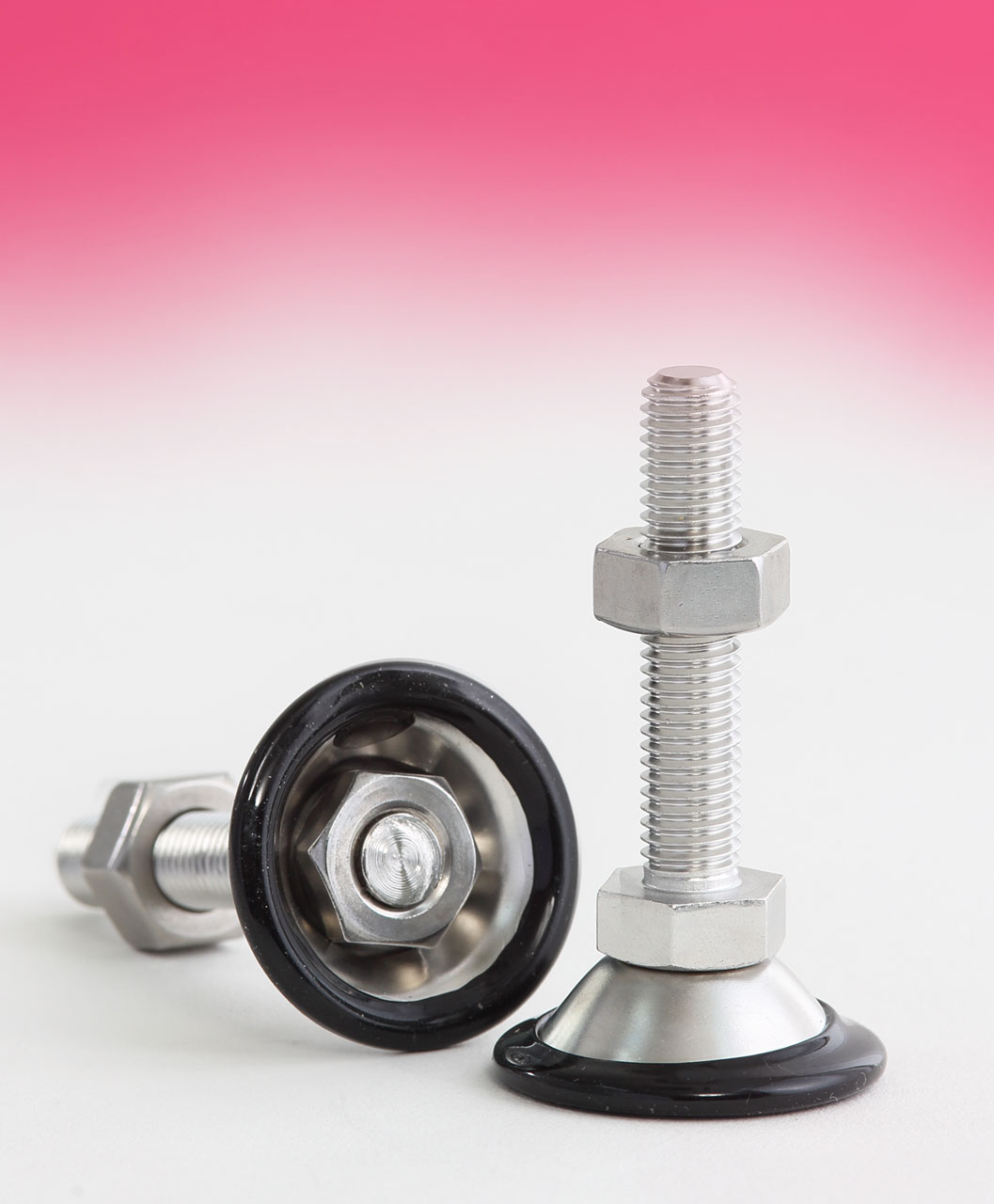

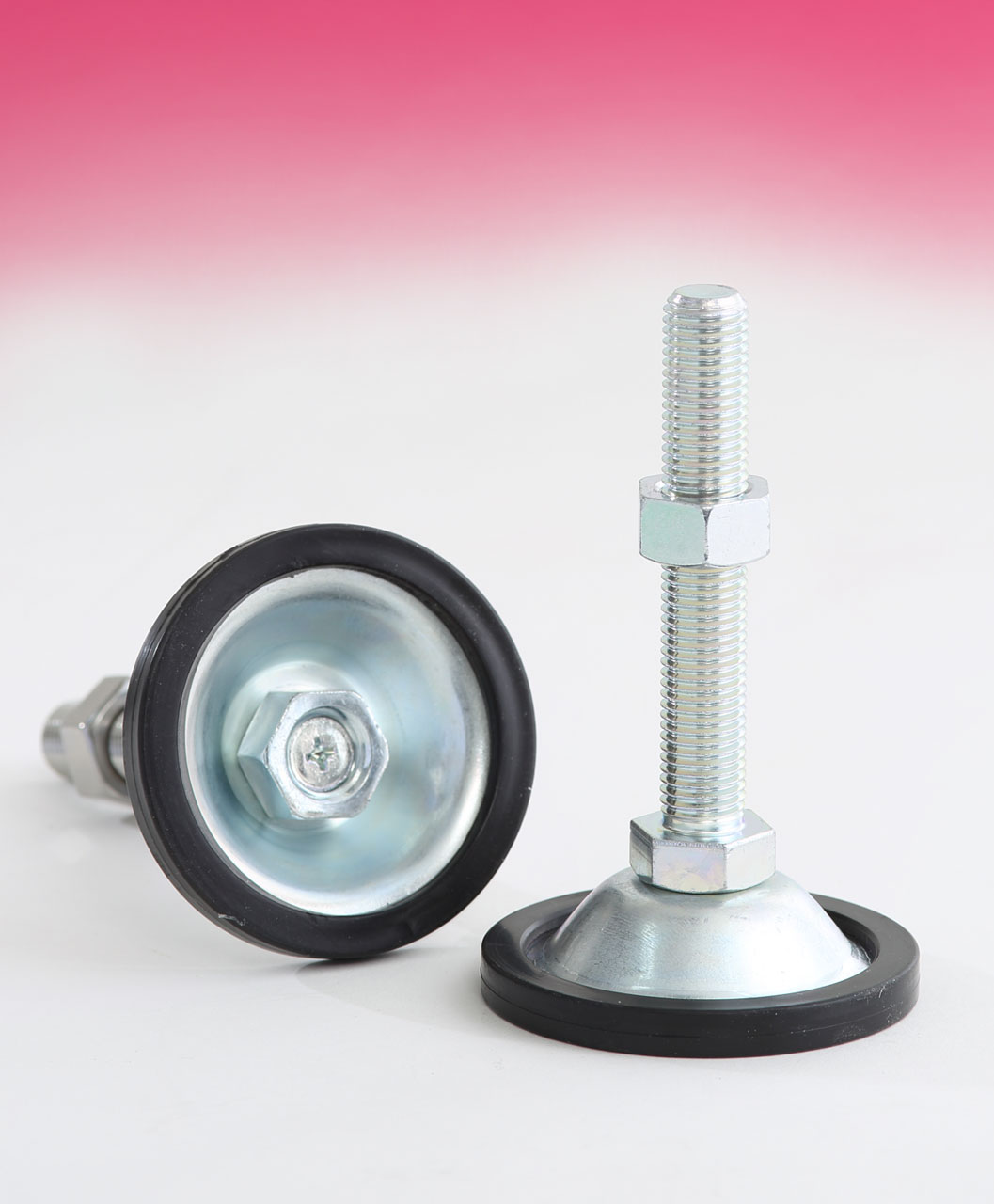

構造
- ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。
- ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。)
※ラバー製品に関するご注意
ラバー樹脂のついたアジャスターボルトに関しましては、損傷致しますので、機械据付け後、引きずったりしないようにお願い致します。
※旧型式:D-A2はネジ径M16·M20、D-B2はネジ径M12、D-F-Cはネジ径M8,M10に各々対応していました。

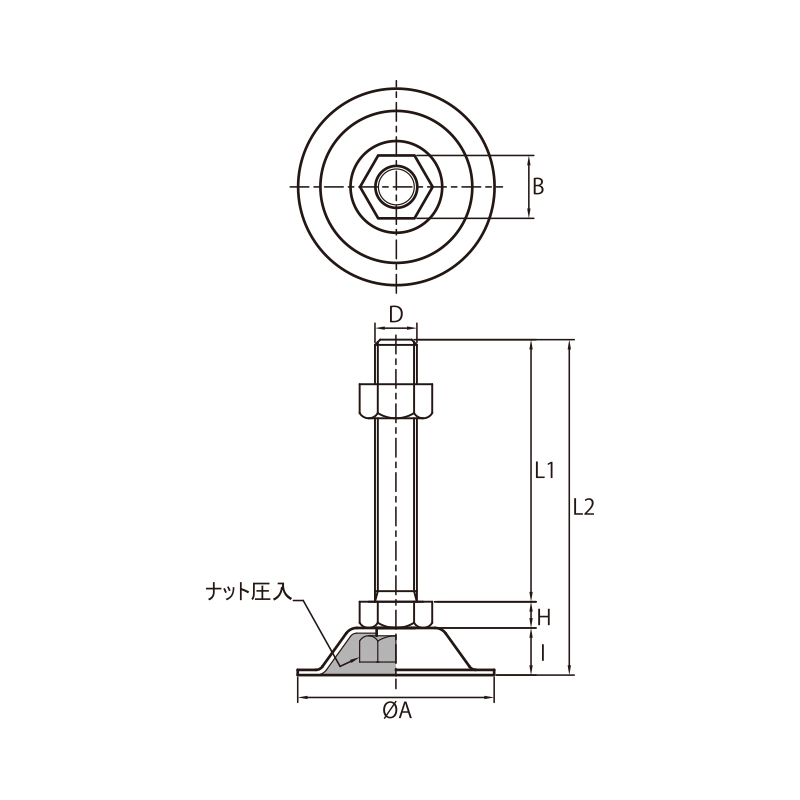

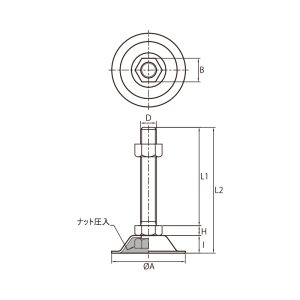

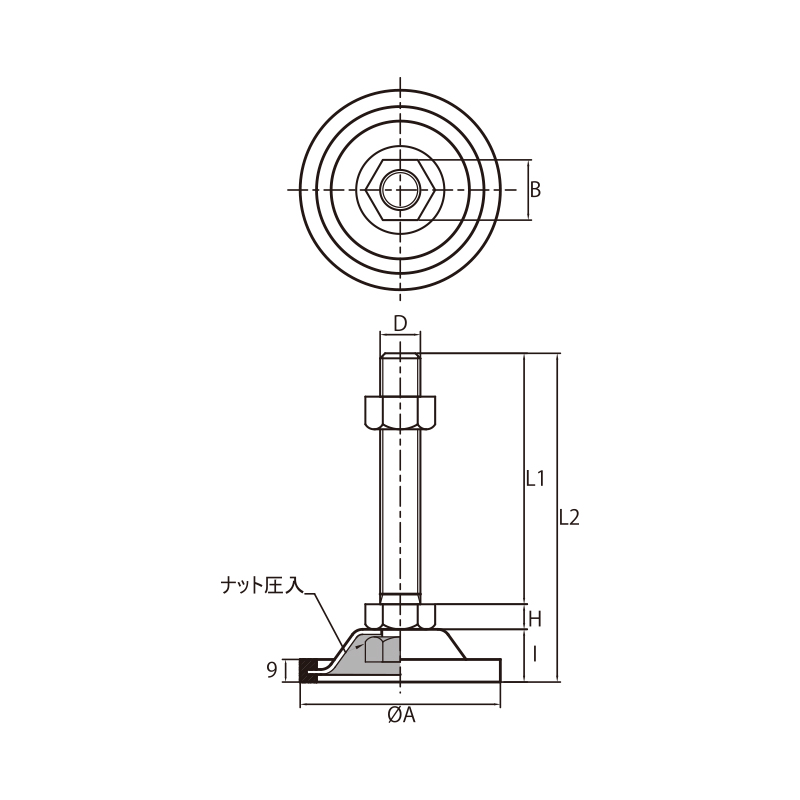

寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L2(mm) | H(mm) | I(mm) | A(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|
NC-8-50 | – | M8x1.25 | 69.0 | 5.5 | 13.5 | 39 | 13 | 60 |
– | NC-8-60S | M8x1.25 | 79.0 | 5.5 | 13.5 | 39 | 13 | 60 |
NC-8-100 | NC-8-100S | M8x1.25 | 119.0 | 5.5 | 13.5 | 39 | 13 | 80 |
NC-10-50 | NC-10-50S | M10x1.5 | 70.5 | 7.0 | 13.5 | 39 | 17 | 80 |
NC-10-100 | NC-10-100S | M10x1.5 | 120.5 | 7.0 | 13.5 | 39 | 17 | 110 |
NC-12-50 | NC-12-50S | M12x1.75 | 76 | 8 | 18 | 62 | 19 | 140 |
NC-12-75 | NC-12-75S | M12x1.75 | 101 | 8 | 18 | 62 | 19 | 155 |
NC-12-100 | NC-12-100S | M12x1.75 | 126 | 8 | 18 | 62 | 19 | 180 |
NC-12-120 | NC-12-120S | M12x1.75 | 146 | 8 | 18 | 62 | 19 | 190 |
NC-12-125 | NC-12-125S | M12x1.75 | 151 | 8 | 18 | 62 | 19 | 195 |
NC-12-150 | NC-12-150S | M12x1.75 | 176 | 8 | 18 | 62 | 19 | 210 |
NC-14-130 | – | M14x2.0 | 161 | 9 | 22 | 80 | 22 | 300 |
NC-16-65 | – | M16x2.0 | 97 | 10 | 22 | 80 | 24 | 280 |
NC-16-75 | NC-16-75S | M16x2.0 | 107 | 10 | 22 | 80 | 24 | 290 |
NC-16-100 | NC-16-100S | M16x2.0 | 132 | 10 | 22 | 80 | 24 | 320 |
NC-16-130 | NC-16-130S | M16x2.0 | 162 | 10 | 22 | 80 | 24 | 360 |
NC-16-150 | NC-16-150S | M16x2.0 | 182 | 10 | 22 | 80 | 24 | 390 |
NC-16-180 | NC-16-180S | M16x2.0 | 212 | 10 | 22 | 80 | 24 | 430 |
NC-16-200 | NC-16-200S | M16x2.0 | 232 | 10 | 22 | 80 | 24 | 460 |
NC-20-100 | NC-20-100S | M20x2.5 | 135 | 13 | 22 | 80 | 30 | 500 |
NC-20-130 | NC-20-130S | M20x2.5 | 165 | 13 | 22 | 80 | 30 | 560 |
NC-20-150 | NC-20-150S | M20x2.5 | 185 | 13 | 22 | 80 | 30 | 610 |
NC-20-180 | NC-20-180S | M20x2.5 | 215 | 13 | 22 | 80 | 30 | 670 |
NC-20-200 | NC-20-200S | M20x2.5 | 235 | 13 | 22 | 80 | 30 | 710 |
