説明

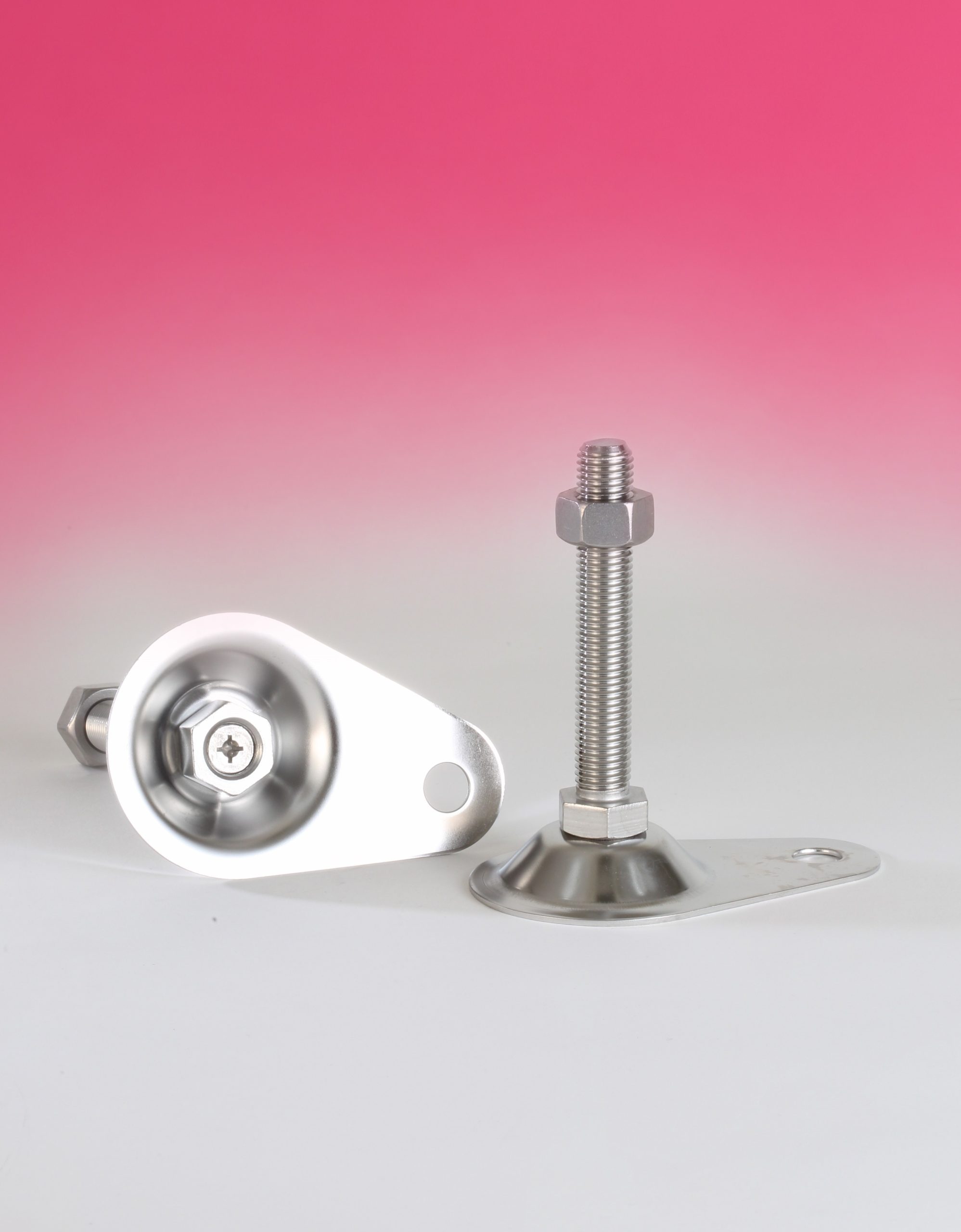

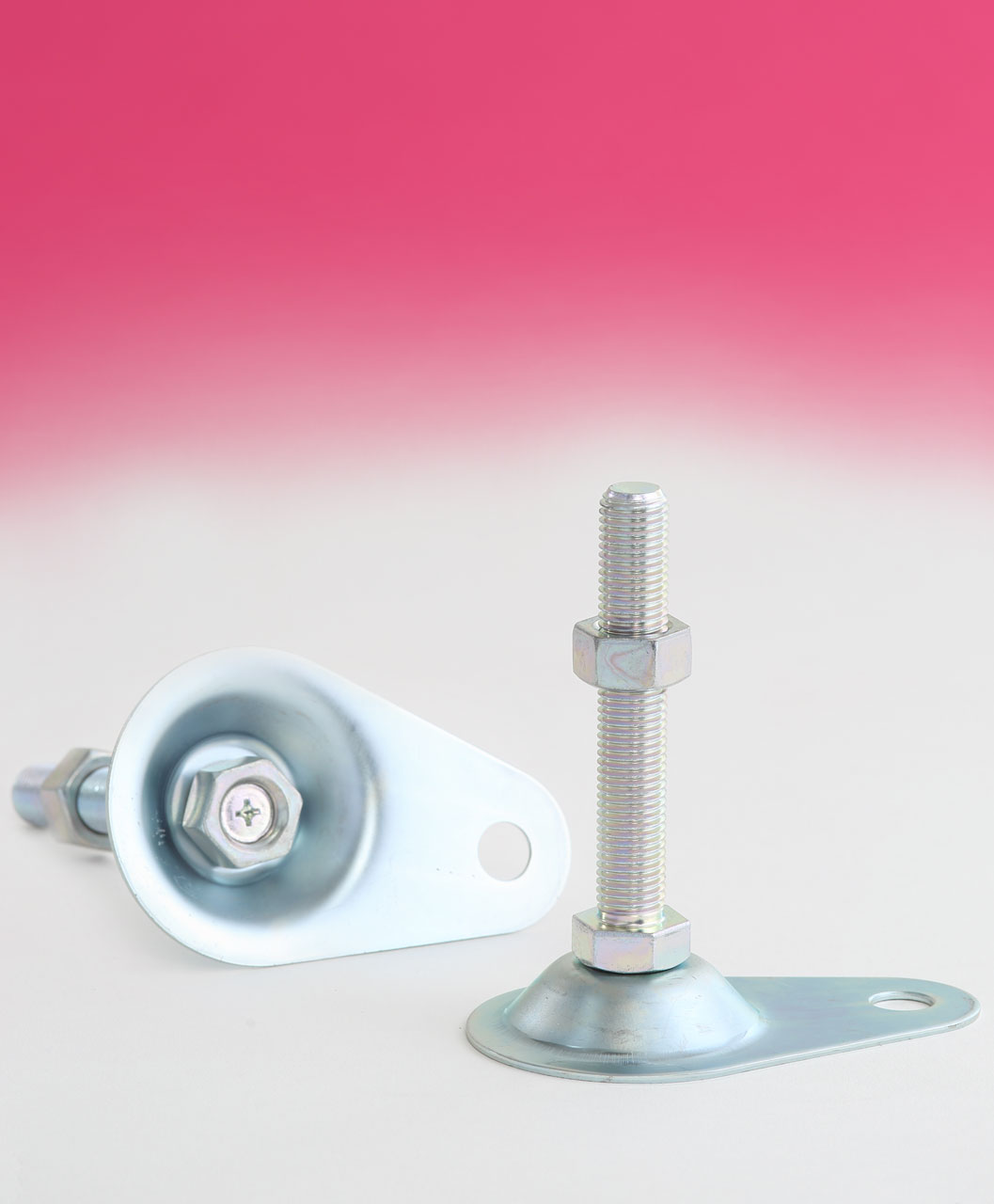

写真は(上)D-E2 16×100 (下)SUS D-E2 16×100
- 仕 様
-
耐荷重 材質(ボルトナット) 材質(受皿) 表面処理 鉄 500kgf【D-E2】
1000kgf【D-E2-ST】SS400相当 SS圧延鋼板(2t)【D-E2】
SS圧延鋼板(3t)【D-E2-ST】三価クロメート SUS 500kgf SUS304相当 SUS304鋼板(2t) パシペート - 特 徴
-
①受皿とボルトの固定はD-Aと同様、受皿にボルトの突起部分を入れて、ナットを圧入する構造になっています。
②アンカーボルトにて容易に固定できます。アンカーボルトを使用してください。
③アンカーボルト用の穴は14ミリです。12ミリのアンカーボルトをご使用ください。12×70より短いボルトは完全な固定には安全上お奨めできません。
※ネジ軸は回転し、多少傾きます。(3°〜4°) - 用 途
-
①コンベヤーや、上部か振動する機械などに適しています。
②機械が作動するときに振動を伴う場合、長時間の使用によって、振動による位置ずれを起こす場合があります。このタイプを使用されると安心です。 - 構 造
-
ボルトを受皿の中に入れ、後部の突起にナットを圧入する構造になっています。突起部はネジ下径になっていますので、圧入されたナットは、そのネジ部が潰れながらボルトに密着しますので、容易に外れません。

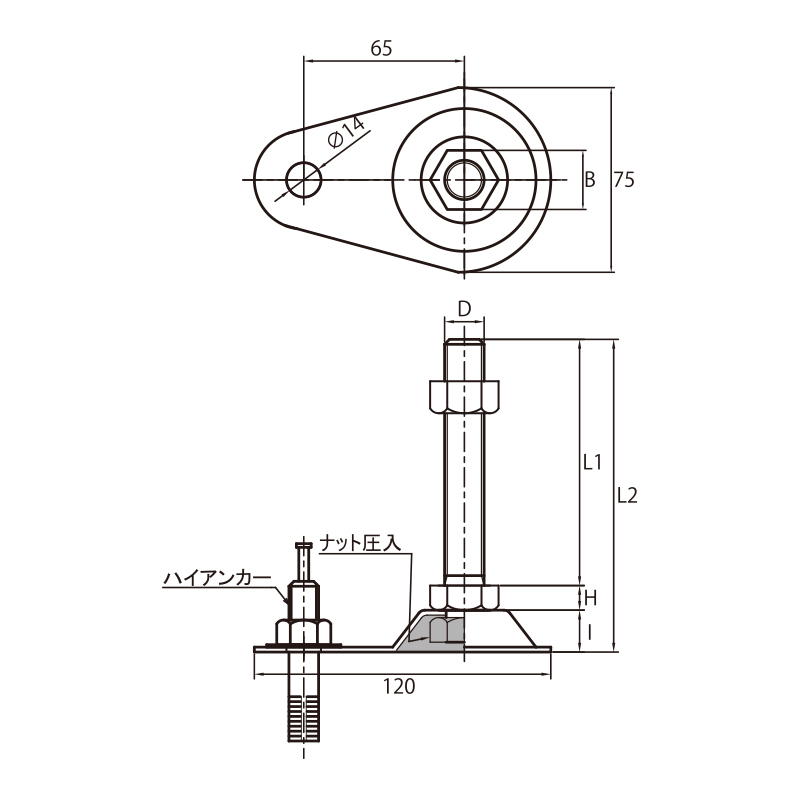

ボルトと受皿の間には若干の隙間があります。それは常に完全なフラットの床面に置かれるとは限りませんので少々の傾斜した場所でも使用できるように考えられたものです。(ネジ部と受皿のガタを無くしたい場合は、ご指示下さい。) - 寸法図
-
-
- 寸法表
-
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) B(mm) 質量(g) D-E2 / 12×50 D-E2 / 12×50 SUS M12x1.75 75 8 17 19 200 D-E2 / 12×75 D-E2 / 12×75 SUS M12x1.75 100 8 17 19 215 D-E2 / 12×100 D-E2 / 12×100 SUS M12x1.75 125 8 17 19 230 D-E2 / 12×120 D-E2 / 12×120 SUS M12x1.75 145 8 17 19 245 D-E2 / 12×125 D-E2 / 12×125 SUS M12x1.75 150 8 17 19 250 D-E2 / 12×150 D-E2 / 12×150 SUS M12x1.75 175 8 17 19 270 D-E2 / 14×130 – M14x2.0 156 9 17 22 310 D-E2 / 16×65 – M16x2.0 92 10 17 24 290 D-E2 / 16×75 D-E2 / 16×75 SUS M16x2.0 102 10 17 24 300 D-E2 / 16×100 D-E2 / 16×100 SUS M16x2.0 127 10 17 24 330 D-E2 / 16×130 D-E2 / 16×130 SUS M16x2.0 157 10 17 24 370 D-E2 / 16×150 D-E2 / 16×150 SUS M16x2.0 177 10 17 24 400 D-E2 / 16×180 D-E2 / 16×180 SUS M16x2.0 207 10 17 24 440 D-E2 / 16×200 D-E2 / 16×200 SUS M16x2.0 227 10 17 24 460 D-E2 / 20×100 D-E2 / 20×100 SUS M20x2.5 130 13 17 30 510 D-E2 / 20×130 D-E2 / 20×130 SUS M20x2.5 160 13 17 30 570 D-E2 / 20×150 D-E2 / 20×150 SUS M20x2.5 180 13 17 30 620 D-E2 / 20×180 D-E2 / 20×180 SUS M20x2.5 210 13 17 30 680 D-E2 / 20×200 D-E2 / 20×200 SUS M20x2.5 230 13 17 30 710 D-E2-ST / 16×65 – M16x2.0 94 10 19 24 340 D-E2-ST / 16×75 – M16x2.0 104 10 19 24 350 D-E2-ST / 16×100 – M16x2.0 129 10 19 24 385 D-E2-ST / 16×130 – M16x2.0 159 10 19 24 425 D-E2-ST / 16×150 – M16x2.0 179 10 19 24 450 D-E2-ST / 16×180 – M16x2.0 209 10 19 24 490 D-E2-ST / 16×200 – M16x2.0 229 10 19 24 520
