D-E5
16×100

商品カテゴリー: 商品タグ: , , , , , , ,

説明

> 図面・CADデータへ
> 該当の製品カタログへ

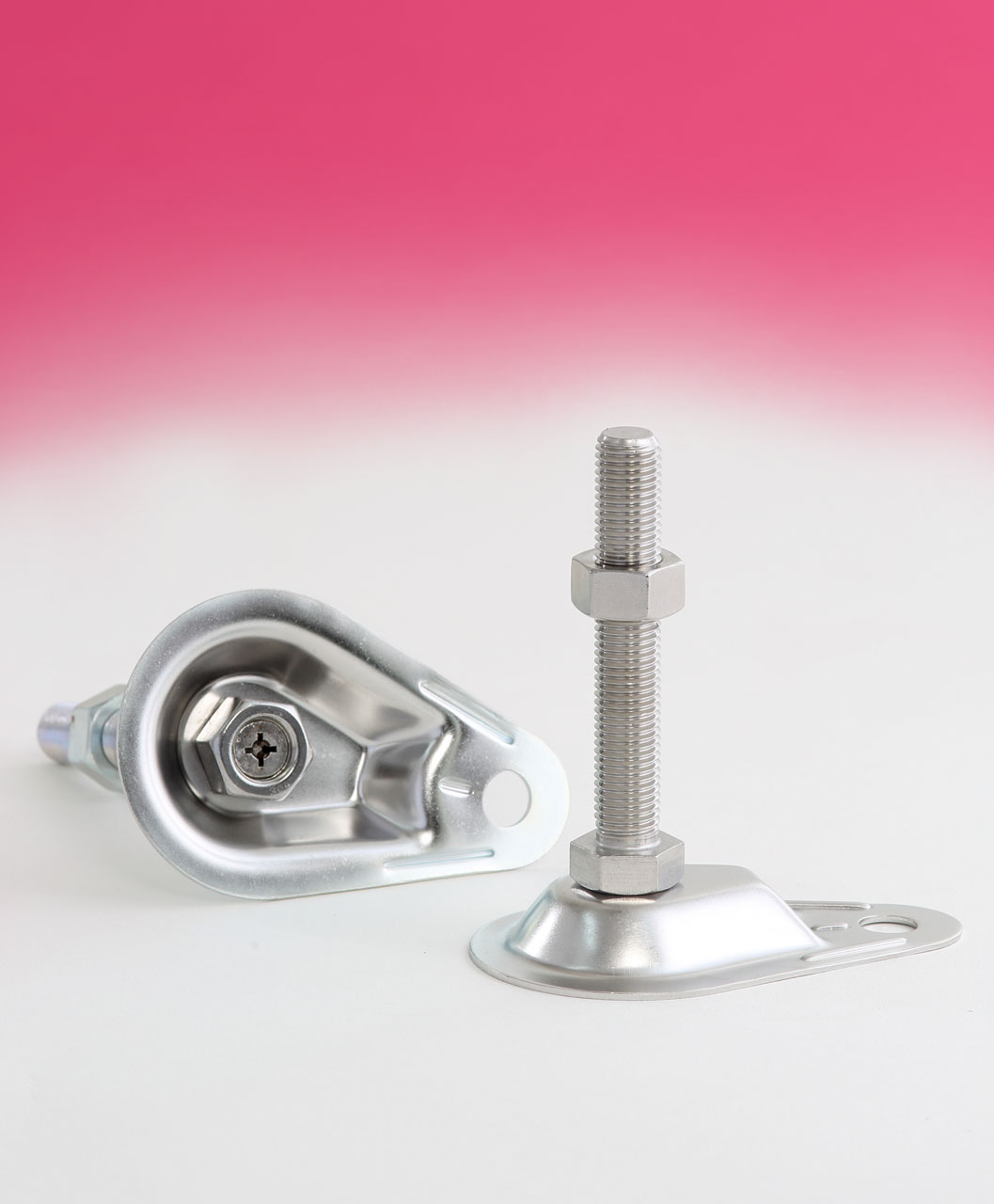

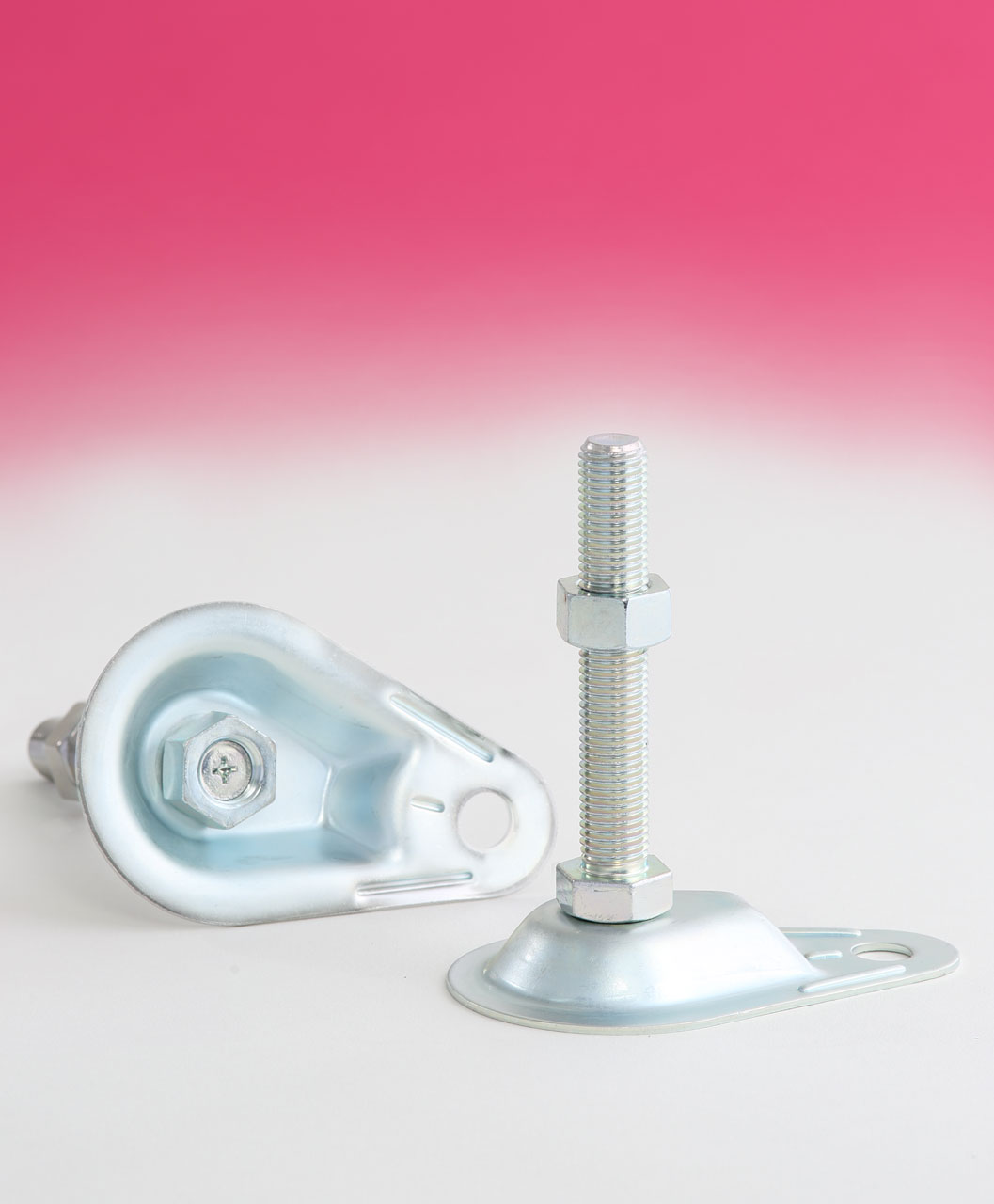

写真は(上)D-E5 16×100　(下)SUS D-E5 16×100
仕 様
　 耐荷重 材質（ボルトナット） 材質（受皿） 表面処理
鉄 500kgf SS400相当 SS圧延鋼板（2t） 三価クロメート
SUS 500kgf SUS304相当 SUS304鋼板（2t） パシペート
特 徴

当社のD-E2受皿が厚み2.0のために、 曲がりやすいとのご指摘を受け、 板厚を変更せずに、高度を増す方法により、今までの商品と比べて約2倍の強度を持つ事になりました。
①アンカーボルト用穴と受皿の湾曲部分の間にリブを3個入れました。
②受皿の湾曲部を一層大きくしました。

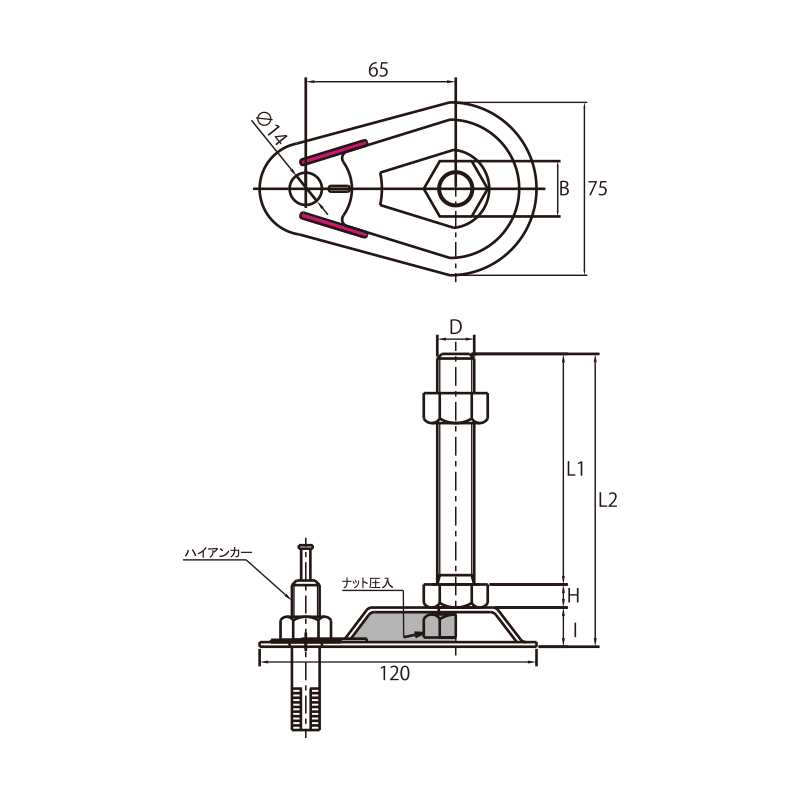

寸法図
寸法表
　
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) B(mm) 質量(g)
D-E5 / 12×50 D-E5 / 12×50 SUS M12x1.75 75 8 17 19 195
D-E5 / 12×75 D-E5 / 12×75 SUS M12x1.75 100 8 17 19 215
D-E5 / 12×100 D-E5 / 12×100 SUS M12x1.75 125 8 17 19 230
D-E5 / 12×120 D-E5 / 12×120 SUS M12x1.75 145 8 17 19 240
D-E5 / 12×125 D-E5 / 12×125 SUS M12x1.75 150 8 17 19 245
D-E5 / 12×150 D-E5 / 12×150 SUS M12x1.75 175 8 17 19 265
D-E5 / 16×65 – M16x2.0 92 10 17 24 290
D-E5 / 16×75 D-E5 / 16×75 SUS M16x2.0 102 10 17 24 300
D-E5 / 16×100 D-E5 / 16×100 SUS M16x2.0 127 10 17 24 335
D-E5 / 16×130 D-E5 / 16×130 SUS M16x2.0 157 10 17 24 375
D-E5 / 16×150 D-E5 / 16×150 SUS M16x2.0 177 10 17 24 400
D-E5 / 16×180 D-E5 / 16×180 SUS M16x2.0 207 10 17 24 440
D-E5 / 16×200 D-E5 / 16×200 SUS M16x2.0 227 10 17 24 465
D-E5 / 20×100 D-E5 / 20×100 SUS M20x2.5 130 13 17 30 515
D-E5 / 20×130 D-E5 / 20×130 SUS M20x2.5 160 13 17 30 570
D-E5 / 20×150 D-E5 / 20×150 SUS M20x2.5 180 13 17 30 620
D-E5 / 20×180 D-E5 / 20×180 SUS M20x2.5 210 13 17 30 680
D-E5 / 20×200 D-E5 / 20×200 SUS M20x2.5 230 13 17 30 715
