D-E-W
16X100

商品カテゴリー: 商品タグ: ,

説明

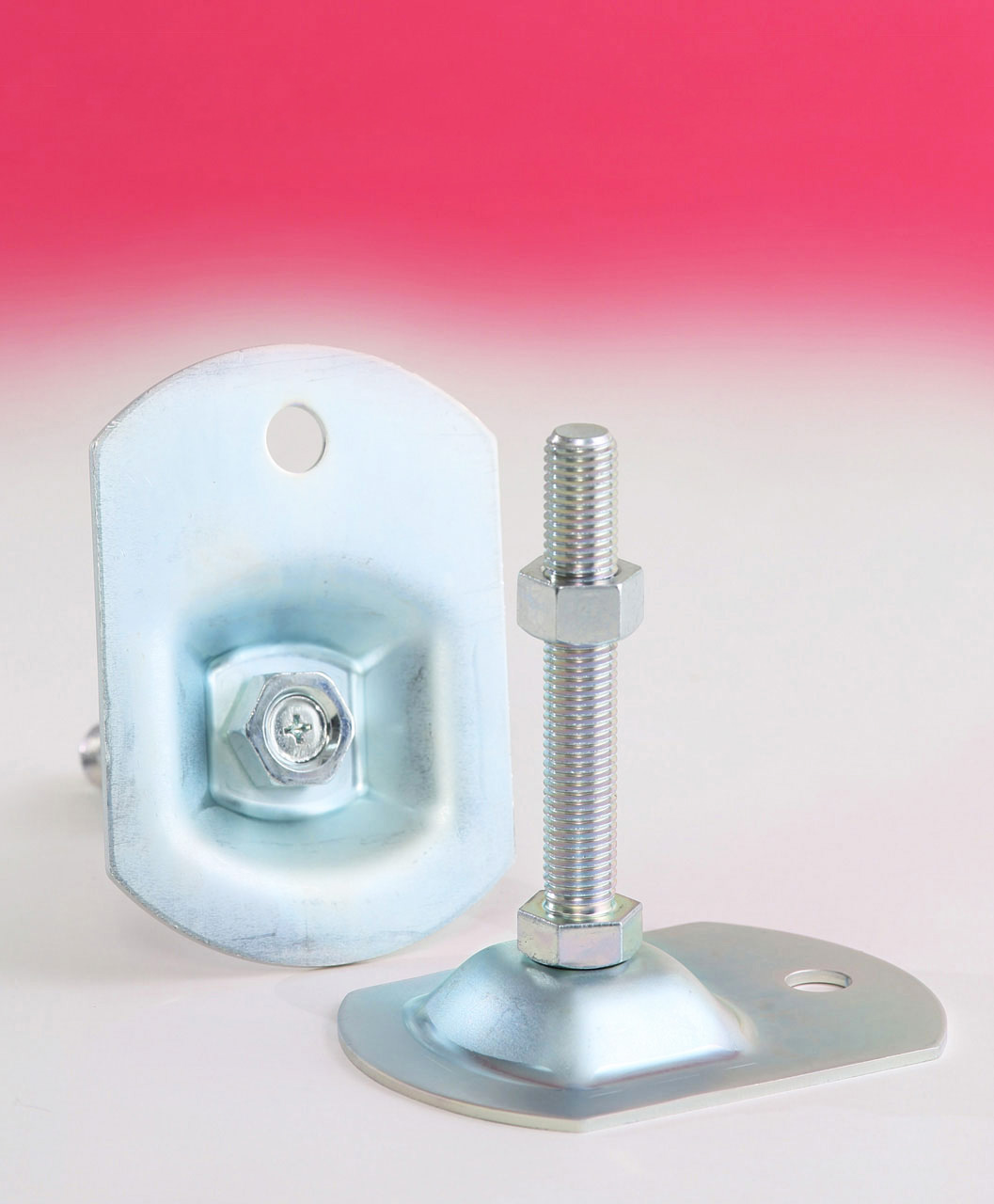

写真はD-E-W 16X100
仕 様
耐荷重
1,000kgf
材 質
ボルトナット SS400相当
受皿 SS圧延鋼板(3t)
表面処理
三価クロメート
特 徴

台座部の形状や厚みを大きくしたことにより、 据え付け時の安定感やアンカー固定部分の横揺れに対して強度が増しました。
ネジ軸は回転し、多少傾きます。(3°〜4°)

用 途

コンベヤ、産業機器据え付け時の安定性やアンカー固定部分の横揺れに対しての強さを要求されるユーザー様にには適しています。

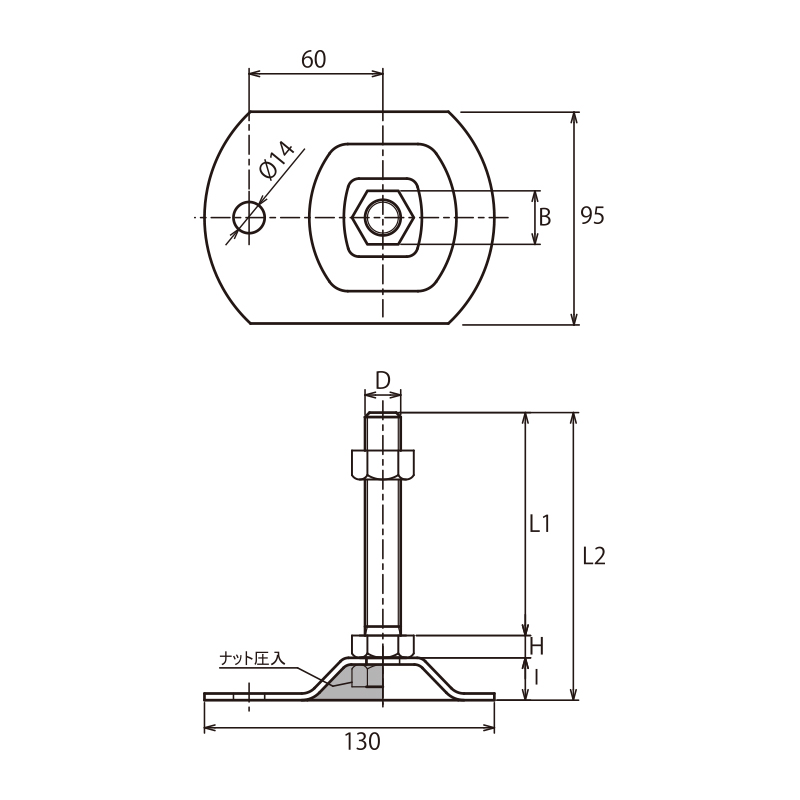

寸法図
寸法表
SS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) B(mm) 質量(g)
D-E-W / 16×65 M16x2.0 94 10 19 24 460
D-E-W / 16×75 M16x2.0 104 10 19 24 470
D-E-W / 16×100 M16x2.0 129 10 19 24 505
D-E-W / 16×130 M16x2.0 159 10 19 24 545
D-E-W / 16×150 M16x2.0 179 10 19 24 570
D-E-W / 16×180 M16x2.0 209 10 19 24 610
D-E-W / 16×200 M16x2.0 229 10 19 24 635
D-E-W / 20×100 M20x2.5 132 13 19 30 685
D-E-W / 20×130 M20x2.5 162 13 19 30 745
D-E-W / 20×150 M20x2.5 182 13 19 30 790
D-E-W / 20×180 M20x2.5 212 13 19 30 850
D-E-W / 20×200 M20x2.5 232 13 19 30 890
