仕様
耐荷重 | 材質(ボルトナット) | 材質(受皿) | 表面処理 | |
---|---|---|---|---|

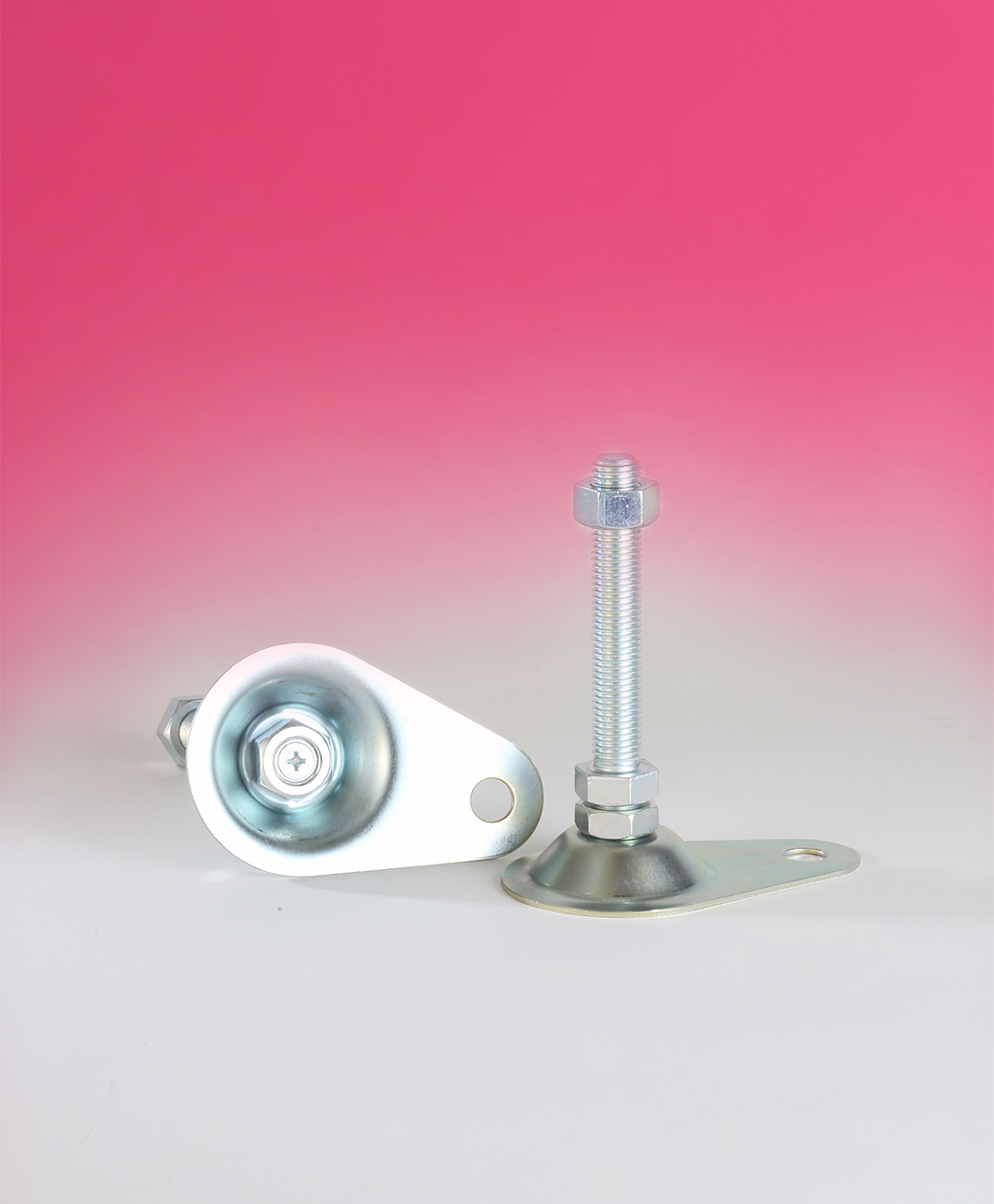

鉄 | 500kgf | SS400相当 | SS圧延鋼板(2t) | 三価クロメート |

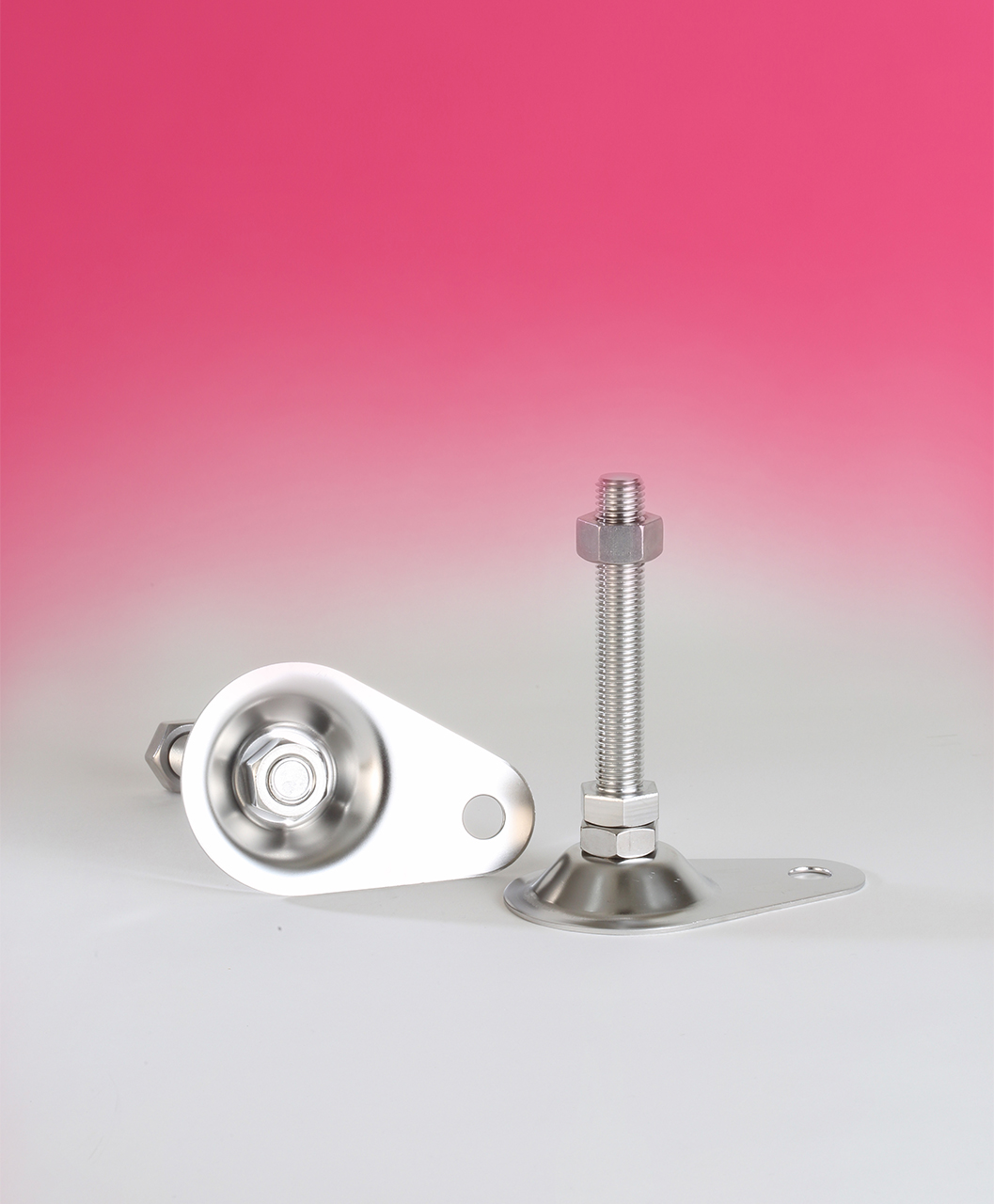

SUS | 500kgf | SUS304相当 | SUS304鋼板(2t) | パシペート |
特徴
受皿とボルトの間に、ある程度の余裕を持たした構造になっています。これは床面の少々の傾きでもスムーズにボルトが動くように考えられた結果です。そのことが一方においてコンベヤーなど上部が振動する場合に、それに伴いボルトのガタッキがあり、その上コンベヤーが停止した場合に揺れで機械が大きく動く可能性が従来から指摘されていました。そこで考案されたのがD-J型です。
コンベヤーなど、上部が振動し、微動している場合に適しています。稼働中の機械が静止した場合でも、ボルトが動いたり、倒れたりすることがありません。
構造
- 受皿とボルト六角部分の先端部分の間にネジを切って、ナットが上下する構造になっています。
- 受皿とボルトの結合は、D-Aタイプと同様にナットをねじ込み後、かしめていますがナットはボルト先端部分のネジを潰して、更にかしめます。

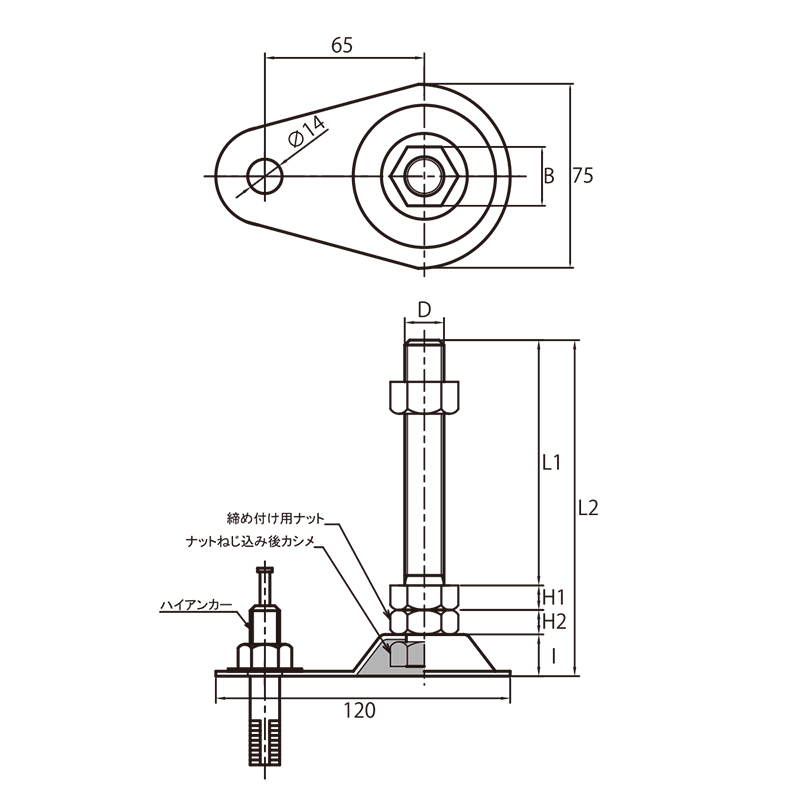

寸法図
寸法表
SS品番(品名 x L1) | SUS品番(品名 x L1) | D(mm) | L1(mm) | L2(mm) | H1(mm) | H2(mm) | I(mm) | B(mm) | 質量(g) |
---|---|---|---|---|---|---|---|---|---|
AT-12-50 | – | M12X1.75 | 50 | 82 | 8 | 7 | 17 | 19 | 220 |
AT-12-100 | AT-12-100S | M12X1.75 | 100 | 132 | 8 | 7 | 17 | 19 | 250 |
AT-12-120 | AT-12-120S | M12X1.75 | 120 | 152 | 8 | 7 | 17 | 19 | 260 |
AT-12-150 | AT-12-150S | M12X1.75 | 150 | 182 | 8 | 7 | 17 | 19 | 280 |
AT-16-65 | – | M16X2.0 | 65 | 102 | 10 | 10 | 17 | 24 | 330 |
AT-16-100 | AT-16-100S | M16X2.0 | 100 | 137 | 10 | 10 | 17 | 24 | 370 |
AT-16-130 | AT-16-130S | M16X2.0 | 130 | 167 | 10 | 10 | 17 | 24 | 410 |
AT-16-150 | AT-16-150S | M16X2.0 | 150 | 187 | 10 | 10 | 17 | 24 | 430 |
AT-16-180 | AT-16-180S | M16X2.0 | 180 | 217 | 10 | 10 | 17 | 24 | 470 |
AT-16-200 | – | M16X2.0 | 200 | 237 | 10 | 10 | 17 | 24 | 500 |
