SUS D-A Ⅲ・FR
16×100

説明

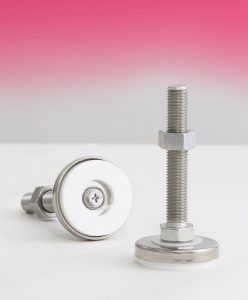

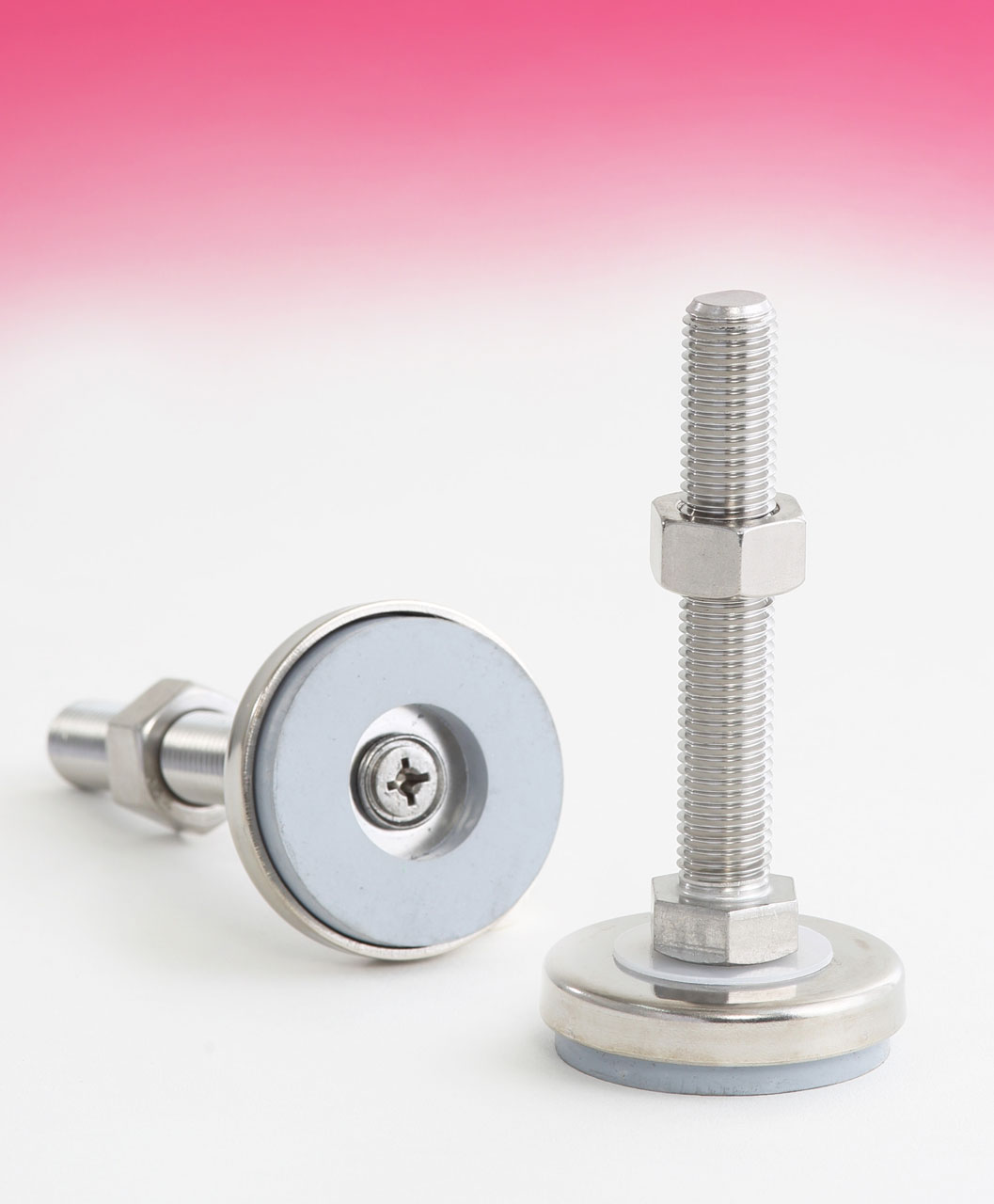

写真はSUS D-A Ⅲ・FR 16×100
仕 様
耐荷重
(M8-M10) 300kgf
(M12) 500kgf
(M16-M20) 700kgf
材 質
ボルトナット SS304相当
受皿 SS304鋼板(2t)
底部
工チレンプロピレンゴム(非移行性ゴム)グレー
表面処理
パシペート
特 徴

① ゴムの部分が床面に接しますので、 床面に傷をつけません。
② 軽防振タイプの調整ボルトです。 但しゴム硬度が80゜ ですので、 低弾性ゴムに比べて反発力が高く、防振効果はそれほど発揮しませんが他の防振タイプD-Gシリーズなどと比べてご使用ください。
③ ボルト底部に+の矢打をほどこしてありますのでドライバーで容易に取りつけられます。
④ 受け皿とボルトの間にナイロンワッシャを使用してあり回転 がスムーズです。
⑤ 非移行性ゴムを使用していますので、 機械を移動してもゴムの跡形が残りません。
⑥ 事務機器等に適しています。
ネジ軸は回転し、多少傾きます。(3°〜4°)

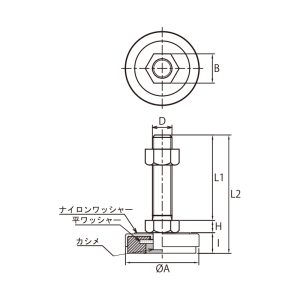

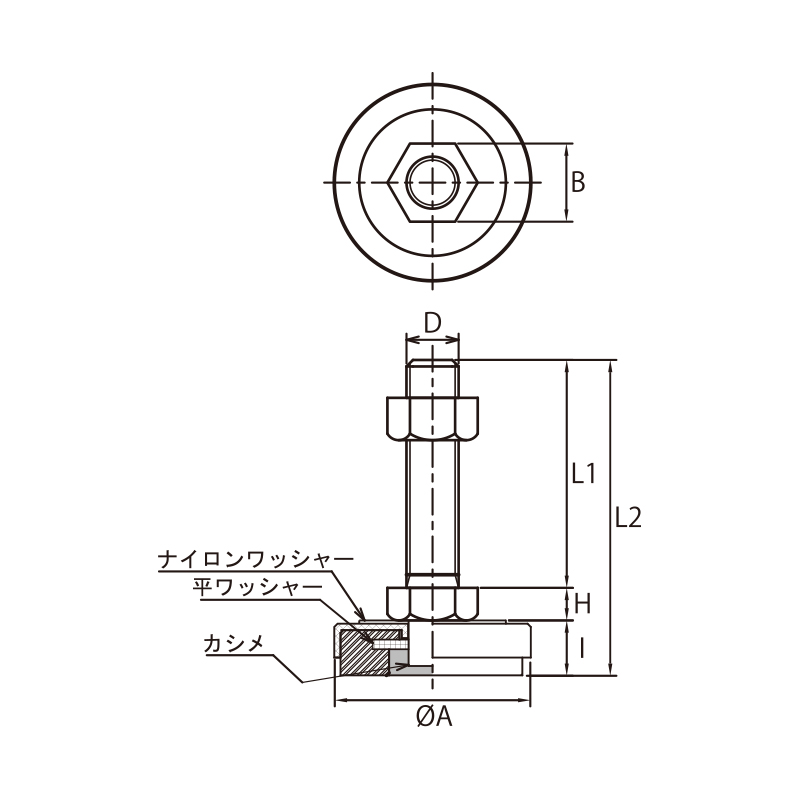

寸法図
寸法表
SS品番(品名 x L1) SUS品番(品名 x L1) D(mm) L2(mm) H(mm) I(mm) A(mm) B(mm) 質量(g)
D-B III / 8×60 FR D-A III / 8×60-SUS-FR M8x1.25 78.5 5.5 13 40 13 70
D-B III / 10×50 FR D-A III / 10×50-SUS-FR M10x1.5 70 7 13 40 17 90
D-B III / 10×100 FR D-A III / 10×100-SUS-FR M10x1.5 120 7 13 40 17 110
D-B III / 12×50 FR M12x1.75 73 8 15 50 19 155
D-B III / 12×70 FR D-A III / 12×70-SUS-FR M12x1.75 93 8 15 50 19 170
D-B III / 12×100 FR D-A III / 12×100-SUS-FR M12x1.75 123 8 15 50 19 190
D-B III / 12×120 FR D-A III / 12×120-SUS-FR M12x1.75 143 8 15 50 19 205
D-B III / 12×150 FR D-A III / 12×150-SUS-FR M12x1.75 173 8 15 50 19 225
D-B III / 16×70 FR D-A III / 16×70-SUS-FR M16x2.0 97 10 17 60 24 290
D-B III / 16×100 FR D-A III / 16×100-SUS-FR M16x2.0 127 10 17 60 24 330
D-B III / 16×130 FR D-A III / 16×130-SUS-FR M16x2.0 157 10 17 60 24 370
D-B III / 16×150 FR D-A III / 16×150-SUS-FR M16x2.0 177 10 17 60 24 395
D-B III / 16×180 FR D-A III / 16×180-SUS-FR M16x2.0 207 10 17 60 24 435
D-B III / 16×200 FR M16x2.0 227 10 17 60 24 460
D-B III / 20×100 FR D-A III / 20×100-SUS-FR M20x2.5 130 13 17 60 30 470
D-B III / 20×130 FR D-A III / 20×130-SUS-FR M20x2.5 160 13 17 60 30 540
D-B III / 20×150 FR D-A III / 20×150-SUS-FR M20x2.5 180 13 17 60 30 575
D-B III / 20×180 FR D-A III / 20×180-SUS-FR M20x2.5 210 13 17 60 30 635
D-B III / 20×200 FR M20x2.5 230 13 17 60 30 675
